# 2.2.2 モデルの表示

Rhinoのビューポートにモデルがどのように表示されるかを制御するためのコンポーネントが4つあります:

| コンポーネント      | 説明                                                                        |
| ------------ | ------------------------------------------------------------------------- |
| **「モデルビュー」** | 一般的な表示プロパティを設定します。これはモデル内に保存され、ダウンストリームの「**モデルビュー**」コンポーネントで上書きされるまで有効です。 |
| **「梁要素ビュー」** | 断面をメッシュとしてレンダリングするなど、梁固有の表示プロパティを制御します。                                   |
| **「シェルビュー」** | シェルの表示設定を含みます。                                                            |
| **「反力ビュー」**  | 支点での反力を表示するための洗練された手段を提供します。                                              |

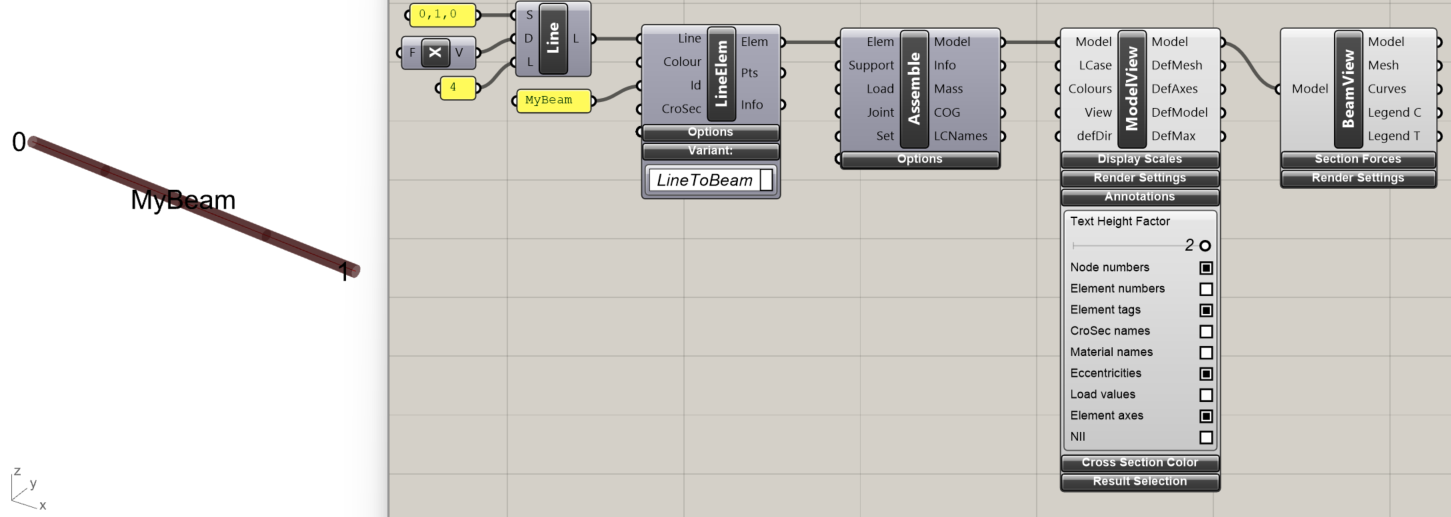

図2.2.2.1は、「**モデルビュー**」および「**梁要素ビュー**」コンポーネントを組み合わせて梁モデルをレンダリングする方法を示しています。表示コンポーネントを展開するには、コンポーネント上の黒いセクション見出しをクリックします。「**モデルビュー**」の「**Tags**」セクションでは、「**Elements**」チェックボックスがデフォルトで有効になっており、要素の中心軸を表示します。「**Node numbers**」オプションを有効にすると、ノード (node) 番号が表示されます。Karamba3Dモデル内のノードはゼロから番号付けされ、モデル要素も同様です。「**Element tags**」でIDを表示することは、特定の状況で有用です。

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-3329ef9d05c0cf1346259672005063c721eebd08%2FFig_2_2_2_1.png?alt=media" alt=""><figcaption><p>図2.2.2.1: 「モデルビュー」および「梁要素ビュー」コンポーネントを使用してモデルを表示</p></figcaption></figure>

複数の要素が存在する場合、「**Assemble**」コンポーネントはそれらのノードが一致すれば剛接続を行います。ジオメトリ (geometry) が不正確な場合、予期しない結果につながる可能性があります: 要素は接続されているように見えても、ノード間に小さな隙間が存在する可能性があります。これらの隙間は、モデルの物理挙動に大きな影響を与える可能性があります。ノードインデックスを表示することで、このような隙間を特定するのに役立ちます。2つのノード番号が同じ位置に表示されるためです。
