# 2.2.3 支点の追加

支点は、ノードでの並進または回転を抑制することによって、構造がどのように地盤に接続するかを定義します。「**支点**」コンポーネントでは、有効化されたボタンが黒く表示され、グローバルx、y、またはz軸方向のゼロ並進（T）、または対応するグローバル軸（平面が入力されている場合はローカル軸）周りのゼロ回転（R）を示します。支点の位置を指定するために、ノードインデックスまたは位置を使用できます。ローカル方向に向けられた支点条件を指定するには、平面を入力として与えます。

{% hint style="info" %}
緑色の矢印は並進支点を、紫色の円は回転支点を表します（図2.2.3.1参照）。
{% endhint %}

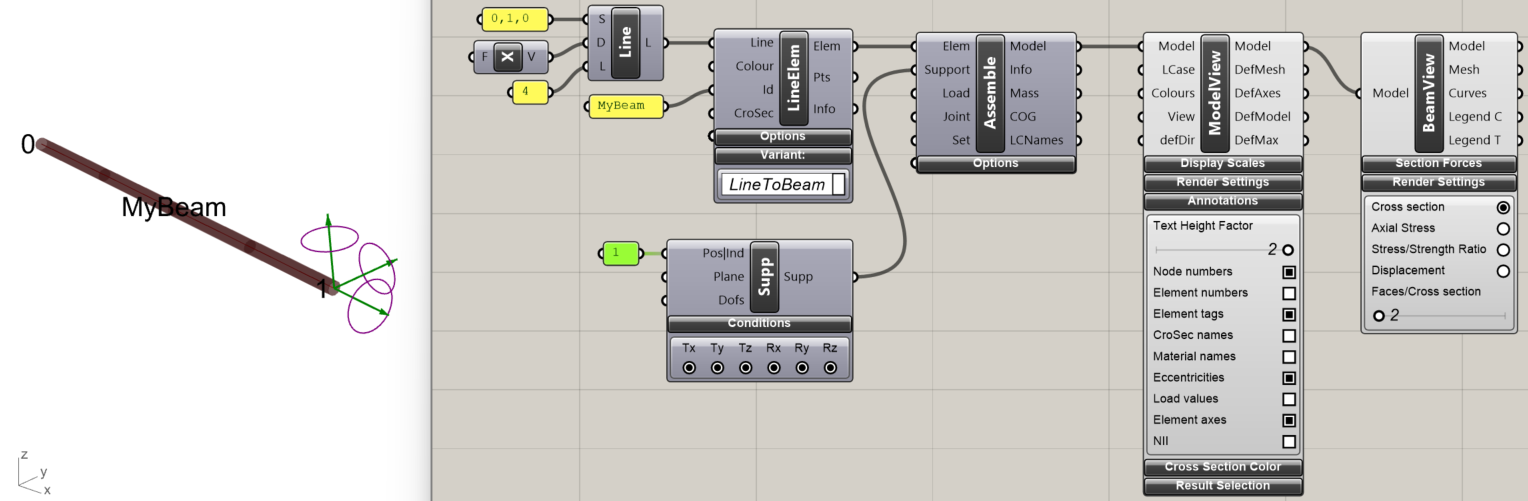

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-ec00e1c44f979effdb09f0a13d92366e130fee71%2FAddSupports%20(1).png?alt=media" alt=""><figcaption><p>図2.2.3.1: 支点は、構造が地盤とどのように相互作用するかを指定します。</p></figcaption></figure>

静的解析を行うには、構造が自由に動かないように支持されている必要があります。3次元空間では、剛体には6つの運動モードまたは自由度（DOFs）があります: 3つの並進と3つの回転です（図2.2.3.2参照）。したがって、構造モデルを固定するには少なくとも6つの支持条件が必要です。モデルまたはその一部が可動である場合、「**解析**」コンポーネントは計算を拒否するか、大きな変位を返します。この問題が発生した場合は、モデルを「**固有モード**」コンポーネントに接続して、問題を引き起こしている剛体運動を検出してください。

![図2.2.3.2: 空間内の物体には6つの自由度（DOFs）があります。](https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-4896fe8d03cebe3dc5d74f5a6eae5fec2e41ddb4%2Fdofsin3dspace_02.png?alt=media)

支点は構造ノードでのみ定義できます。支点の位置がノード上に設定されていない場合、「**モデルを組み立て**」コンポーネントはエラーを発行します。エラーメッセージには、モデルに付着していない支点の座標が含まれます。誤ったモデルの概要を得るには、「**支点**」コンポーネントを非アクティブ化し、「**モデルビュー**」コンポーネントを使用してモデルを視覚的に検査します。
