> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/2-hajimekata/2-getting-started-1/setting-up-a-structural-analysis/2.2.4-define-loads.md). # 2.2.4 荷重の定義

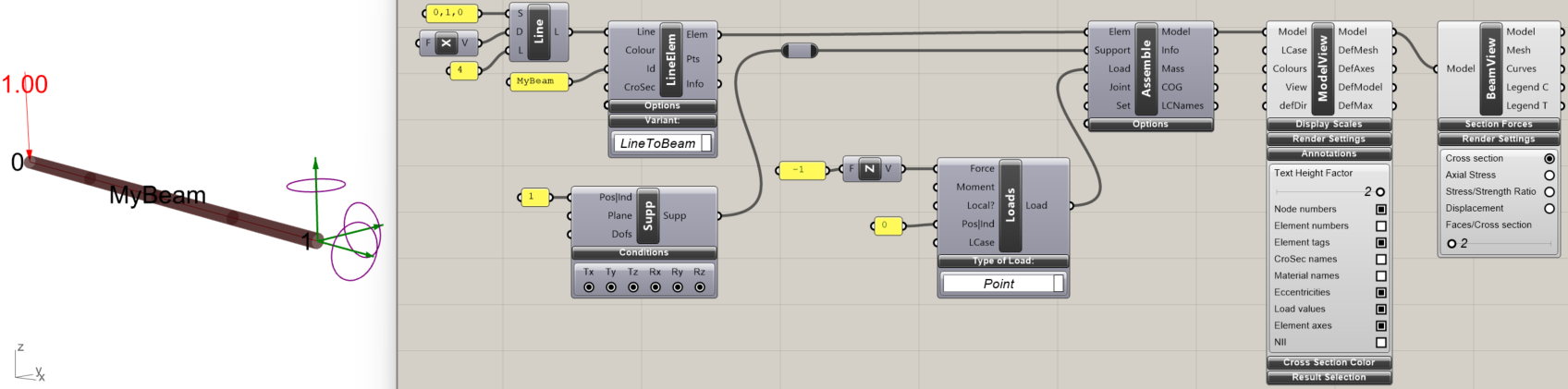

図2.2.4.1では、1キロニュートン（$$kN$$）の集中荷重 (point-load) が片持ち梁の先端に追加されています。入力プラグ「**Force**」のベクトルは、荷重の方向と大きさを指定します: グローバルZ軸が上向きであるため、下向きに作用する荷重は負のz成分を持ちます。 {% hint style="info" %} 入力プラグ「**LCase**」は、荷重が作用する荷重ケースの名前を設定するために使用できます。これにより、異なる荷重シナリオ（例: 異なる方向からの風）を作成して、後で組み合わせることができます。 {% endhint %}

「**Loads**」コンポーネントの下部のドロップダウンリストでは、図2.2.4.2に示すように異なる種類の荷重を選択できます: * **重力荷重:** 構造全体に作用します。 * **集中荷重:** 集中した荷重で、位置はノードインデックスまたは位置で指定できます。 * **初期ひずみ:** 構造要素にジオメトリの初期変化を課します。 * **温度:** 熱膨張係数（セクション [3.5.1](/jp/3-konpnentorifarensu/3.4-material/3.4.1-material-properties.md) 参照）を介して、温度変化を軸方向または面内ひずみと関連付けます。 * **メッシュ上の分布荷重:** これらはおおよそ静的に等価な節点および梁の荷重に縮約されます。2つのバリアントが存在します: 一様な面荷重を定義する「MeshLoad Const」と、各メッシュ面ごとに圧力を個別に定義できる「MeshLoad Var」です。重力および集中荷重の方向はグローバル座標系を参照します。梁およびメッシュ荷重の方向ベクトルは、グローバルまたはローカル座標系（要素またはメッシュに関連）に対して指定できます。集中荷重は構造ノードでのみ定義できます。集中荷重の位置がノード上に設定されていない場合、「**モデルを組み立て**」コンポーネントはエラーを発行します。エラーメッセージには、モデルに付着していない集中荷重の座標が含まれます。誤ったモデルの概要を得るには、対応する「Load」コンポーネントを非アクティブ化し、「**モデルビュー**」コンポーネントを使用してモデルを視覚的に検査します。荷重を受ける要素の種類に関係なく適用される上記の荷重に加えて、コンポーネント「**梁要素荷重**」を使用して梁に固有の荷重を定義できます（セクション [3.2.2](/jp/3-konpnentorifarensu/3.2-load/3.2.2-beam-loads.md) 参照）。
