# 2.2.5 アルゴリズムの選択

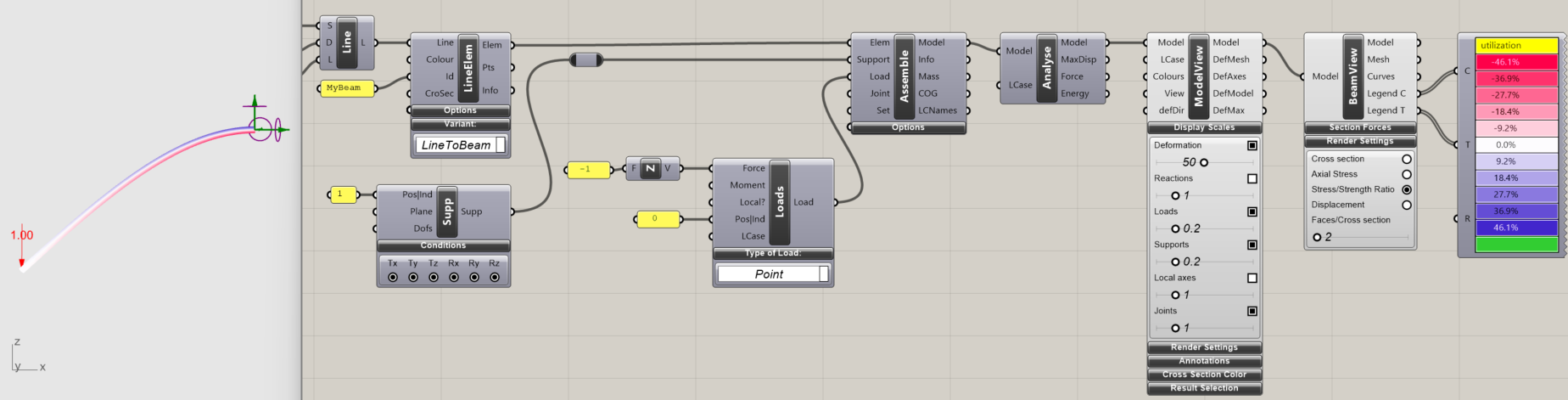

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-f127def62d198819e3a721b9d536fee2b6b99364%2FChoseAlgorithm%20(1).png?alt=media" alt=""><figcaption><p>図2.2.5.1: 先端に集中荷重を持つ片持ち梁のたわみと応力強度比</p></figcaption></figure>

Karamba3Dは、構造モデルを解析するためのさまざまなオプションを提供します。「**解析**」コンポーネント (component) （図2.2.5.1参照）は、外部荷重を受けるモデルの変形と応力を計算します。「**モデルビュー**」コンポーネントの「**Display Scales**」サブメニュー (submenu) 内の「**Deformation**」スライダー (slider) では、変位のグラフィカル出力をスケーリングできます。デフォルトの拡大係数は50ですが、「**Deformation**」スライダーの数値範囲が合わない場合は調整できます。

{% hint style="info" %}
スライダーのつまみをダブルクリックすると、スライダー設定を調整するためのウィンドウが開きます。
{% endhint %}

検定比出力の色に対応する数値を取得するには、図2.2.5.1に示すように「**Legend**」コンポーネントを使用します。「**梁要素ビュー**」コンポーネントの応力ベースの検定比出力は、片持ち梁の点における垂直応力を、その材料の強度で割って計算されます。負の値は圧縮を、正の値は引張を示します。

ただし、応力ベースの検定比は誤解を招く可能性があります。軸方向の圧縮を受ける細長い梁は、圧縮応力が材料強度に達する前に座屈して崩壊する可能性があります。そのような場合は、安定性の考慮を含む「**Utilization**」コンポーネントを使用してください。
