> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/2-hajimekata/2-getting-started-1/setting-up-a-structural-analysis/2.2.8-retrieve-results.md). # 2.2.8 結果の取得 ## 可視化

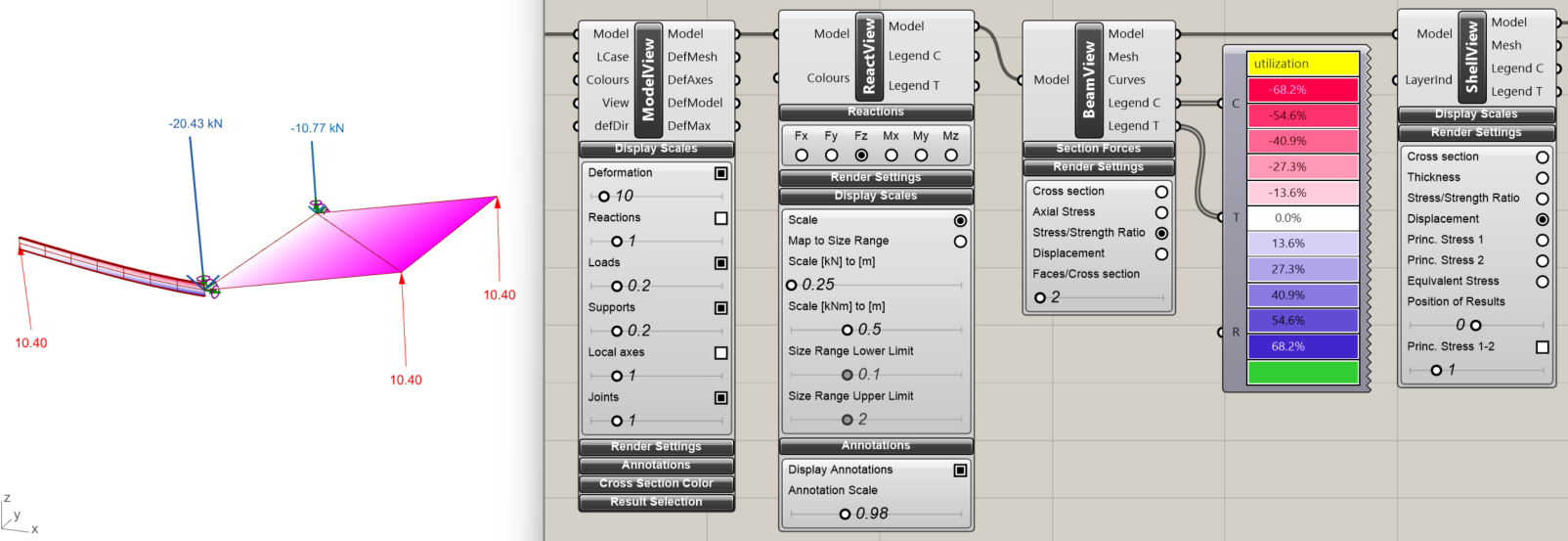

図2.2.8.1: モデルを可視化するための3つのコンポーネント: 「モデルビュー」、「反力ビュー」、「梁要素ビュー」、「シェルビュー」。

Karamba3Dは、構造モデルを可視化するための4つのコンポーネントを提供します（図2.2.8.1参照）: | コンポーネント | 説明 | | ------------ | ---------------------------------------------------- | | **「モデルビュー」** | 変位のスケーリング係数、記号のサイズ、表示される荷重ケース数など、基本的な可視化プロパティを設定します。 | | **「梁要素ビュー」** | 梁を可視化します。 | | **「シェルビュー」** | シェルを可視化します。 | | **「反力ビュー」** | 支点での反力を可視化するための強化されたオプションを提供します。 | 各コンポーネントには、黒いキャプションバーをクリックすると展開できるサブメニューが含まれています。スライダーの数値範囲は、その黒いつまみをダブルクリックすることで調整できます。可視化プロパティは、別のダウンストリームの可視化コンポーネントによって上書きされるまで、モデルとともに保持されます。 ## **結果** 構造応答特性を使用して、モデルに情報を提供し、最適化できます。図2.2.8.2には、利用可能なオプションの一部を示しています: 1. 節点変位。 2. 材料検定比のレベル。 3. 断面力。 4. 反力。

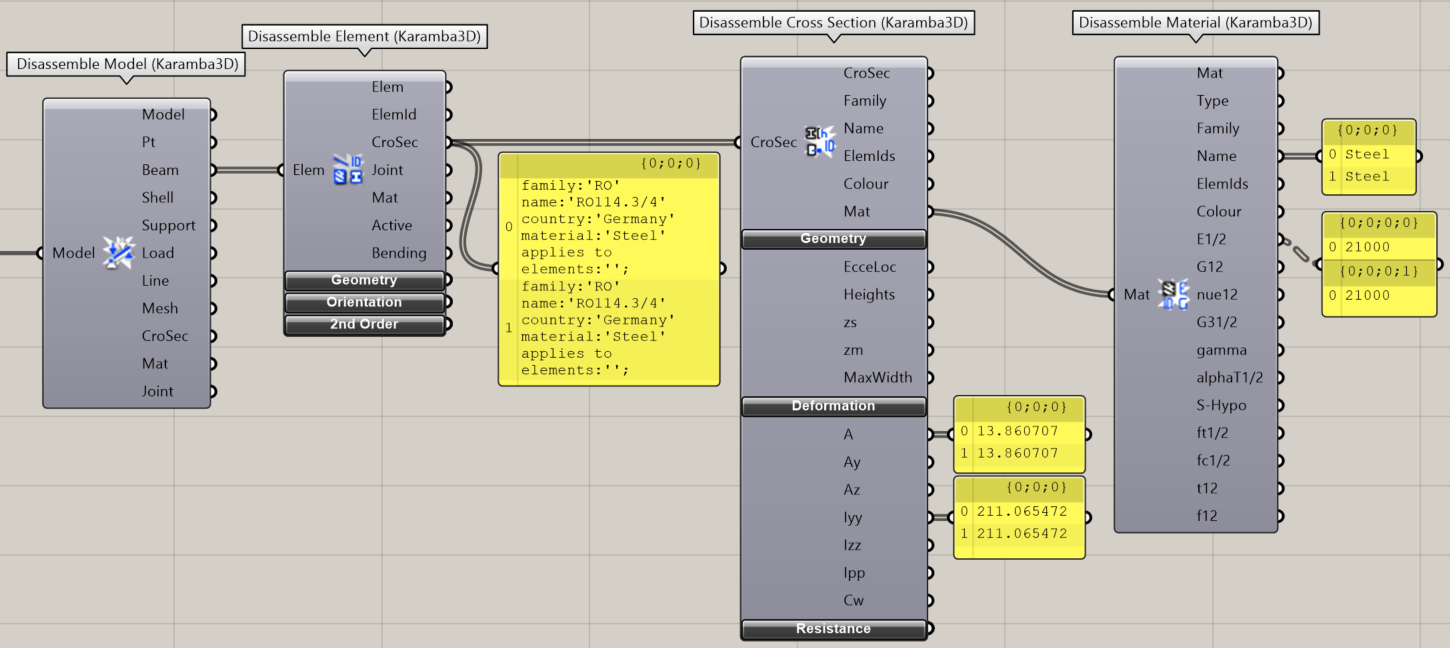

## **構造モデルの分解** モデルを変更したり、最適化後に断面タイプなどの詳細を取得したりするために、Karamba3Dではモデル、要素、断面、材料を分解できます。「**モデルを分解**」、「**要素の分解**」、「**断面の分解**」、「**材料を分解**」の各コンポーネントにより、構造モデルの詳細な分解が可能になります（図2.2.8.3参照）。
