> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/2-hajimekata/2-getting-started-1/untitled.md). # 2.8 クイックコンポーネントリファレンス ## License | | | | | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ----------- | ------------------------------------------- | | ![](https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-b0812bdf3108b0fcdd167beb479fd9800fbea7c3%2FAssemblyInfo.png?alt=media) | **License** | プログラムのバージョン、ライセンス情報を返し、ライセンスファイルの管理に使用できます。 | ## Params Karamba3Dは、構造モデルおよび対応するコンテナを定義するための7つの新しいクラスを導入します:
断面断面オブジェクトのコンテナ
要素有限要素のコンテナ
要素セット順序付けられた要素グループのコンテナ
ジョイント要素間の接続条件のコンテナ
荷重荷重オブジェクトのコンテナ
材料材料のコンテナ
モデルモデルのコンテナ
支点支点のコンテナ
## Model このサブカテゴリには、モデルを組み立てたり、ジオメトリを有限要素に変換したり、支点条件を定義したりするためのコンポーネントが含まれます。
モデルを組み立て与えられたエンティティ（点、梁、シェル、支点、荷重、断面、材料、…）を集めて有限要素モデルを作成します。

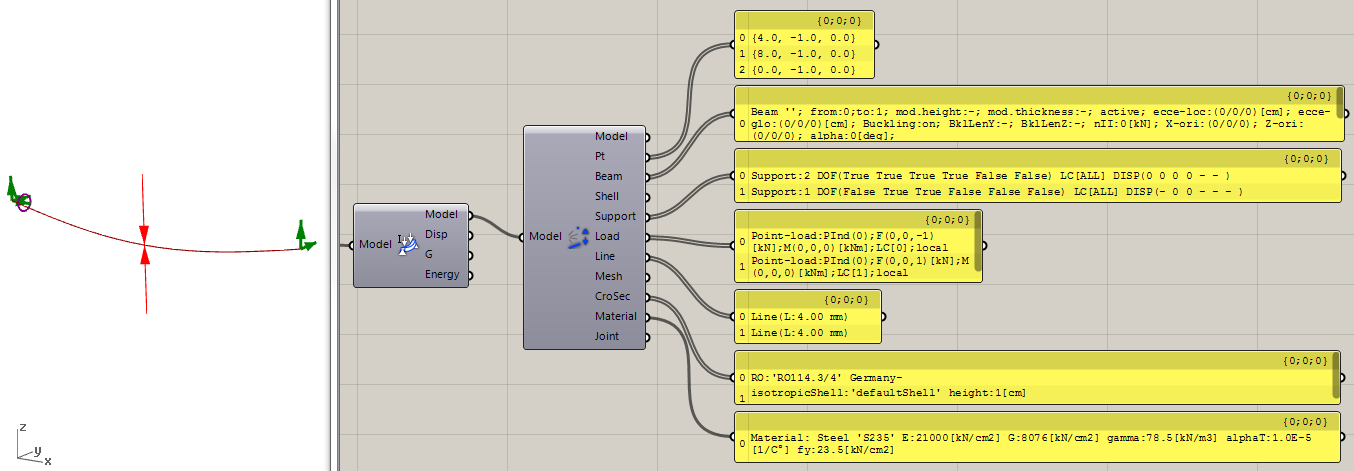

モデルを分解モデルをその構成要素に分解します。
モデルを変更モデルのノード位置を変更します。
要素のアクティブ化アクティブ化リストに従ってモデルの要素をアクティブ化します。非アクティブな要素にはソフトキルアプローチを使用します。
梁要素を作成指定された線、ノードインデックス、または接続図から、デフォルトプロパティで梁およびトラス要素を作成するためのマルチコンポーネントです。
  • 梁へのライン
指定された線から要素を作成します。
  • トラスへのライン
軸方向荷重のみを担持するトラス要素を、指定された線から作成します。
  • 梁へのインデックス
端点のインデックスに基づいて梁要素を作成します。
  • 梁への接続
接続図を使用して梁要素を作成します。
メッシュをシェル要素へ指定されたメッシュからデフォルトプロパティでシェルを作成します。四角形面は三角形に分割されます。
要素の修正要素を修正するためのマルチコンポーネント。要素に直接作用するか、自律エージェントとして間接的に作用します:
  • 梁の修正（デフォルト）
梁のみを修正します
  • シェルの修正
シェルのみを修正します
要素の分解要素をその構成要素に分解します。
要素の方向設定要素をその構成要素に分解します:
  • 梁（デフォルト）
梁のローカルZ軸を指定されたベクトルに従って設定し、長手方向軸周りの回転角DAlphaを追加します。指定されたx-ベクトルに従って梁の方向を反転します。
  • シェル
グローバル座標を使用してローカルX軸およびZ軸の方向を設定します。
接続された部分モデルの相互接続された線のグループを返します。
梁セットを作成梁IDで指定された梁をグループにまとめます。
要素のディスパッチ指定されたIDに従って要素を選択し、入力されるすべての要素を選択済みまたは拒否の2グループに分けます。IDは要素インデックス、名前、または正規表現でも構いません。
要素の選択ID、色、断面、材料、長さ、または要素タイプに基づいてモデルの要素を選択します。
質点指定されたインデックスまたは位置のノードに質点を取り付けます。追加の重量は発生せず、並進慣性のみが発生します。
支点指定されたノードインデックスまたはノード座標のノードに支点を作成します。ゼロにすべき並進/回転、およびグローバルまたはローカル座標系に対する支点の方向を選択できます。
## Load このサブカテゴリのコンポーネントを使用すると、構造に作用する外的アクションを定義および操作できます。
荷重荷重を定義するためのマルチコンポーネント:
  • 重力（デフォルト）
指定された荷重ケースについて、指定された方向ベクトルから重力を作成します。
  • 集中荷重
指定されたインデックスまたは位置の点に集中荷重を作成します。
  • 初期ひずみ荷重
梁に初期軸方向ひずみを設定します。
  • 温度荷重
構築時の初期温度に対する温度差を要素に課します。
  • MeshLoad Const
メッシュ上の一定の面荷重から、おおよそ等価な集中荷重および線荷重を作成します。一定の面荷重は1つのベクトルで定義されます。
  • MeshLoad Var
メッシュ上の可変の面荷重から、おおよそ等価な集中荷重および線荷重を作成します。可変の面荷重は各メッシュ面ごとに1つのベクトルで定義されます。メッシュ面が荷重ベクトルより多い場合、最長リストの原則が適用されます。
梁要素荷重梁およびトラスに作用する荷重を指定するためのマルチコンポーネント
  • 集中点荷重
要素軸に沿った点に集中力またはモーメント荷重を配置します。
  • ブロック荷重
要素軸に沿って任意に配置された区間内に等分布する力またはモーメント荷重。
  • ギャップ荷重
要素に沿った指定位置に変位または回転の不連続性を課します。
  • 不完全性荷重
軸力を受ける梁の不完全性を定義します。
  • 多線形分布荷重
要素上に多線形の分布荷重を配置します。
  • 台形荷重
要素軸の指定区間に台形の分布荷重を設定します。
メッシュ荷重を分解メッシュ荷重を対応する線荷重および集中荷重に分割します
強制変位指定されたノードインデックスまたはノード座標のノードで変位を規定します。規定すべき並進または回転を選択します。変位が規定されていない荷重ケースでは、これによって支点が作成されます。
荷重ケースの組み合わせを分解荷重ケースの組み合わせに含まれる荷重ケースの数式テキスト、名前、係数を出力します。
荷重ケースの組み合わせ設定荷重ケースの組み合わせの解析に使用される計算パラメータ（例: Th.IまたはTh.II）を指定します。
荷重ケースの組み合わせ既存の荷重ケースと提供された組み合わせルール（例:「ULS=1.35*G+1.50*Q」）に基づいて荷重ケースの組み合わせを作成します。
## Cross Section
断面断面を作成するためのマルチコンポーネント:
  • ボックスプロファイル（デフォルト）
矩形、台形、三角形の中空断面を作成します。
  • 円形中空プロファイル
円形中空断面を作成します。
  • I型プロファイル
I型断面を作成します。
  • シェル定数
一定の断面を持つシェルの高さおよび材料を設定できます。
  • シェル変数
シェルの各面ごとに高さおよび材料を設定できます。
  • ShellRC Std Const
標準的な鉄筋コンクリート断面は、直交する4層の補強材で構成されます。このコンポーネントを使用すると、シェル全体で一定のそのような断面を定義できます。
  • ShellRC Std Var
上記と同様ですが、各シェル面ごとに鉄筋コンクリート断面プロパティを個別に設定できます。
  • ばね断面
要素のばね剛性を定義します。
  • 台形プロファイル
充填された矩形、台形、三角形の断面を作成します。
断面の分解断面のプロパティを取得します。
梁ジョイントエージェントモデル内をクロールし、幾何学的関係に基づいて梁にジョイントを追加します。断面タイプです。
梁ジョイント梁の端点にヒンジを追加します。断面タイプです。
梁の偏心グローバル座標における要素軸に対する断面の偏心を設定します。
断面の偏心ローカル梁座標における要素軸に対する断面の偏心を設定します。
断面修正断面を修正するためのマルチコンポーネント。断面オブジェクトに直接作用するか、自律エージェントとして間接的に作用します:
  • 梁断面の修正
梁断面のみを修正します。
  • シェル断面の修正
シェル断面のみを修正します。
断面範囲選択国、形状、ファミリー、または最大深さ・幅で断面を選択できます。
断面適合指定されたリストに含まれる断面の中から、ある断面に最も適合する断面を返します。適合する断面は、最小重量ですべての機械的側面において同等以上です。
断面選択断面のリストから、名前、正規表現、またはインデックスで断面を選択できます。
断面表の生成断面のリストを文字列に変換し、csvファイルとしてストリームし、断面表として使用できるようにします。
ファイルから断面表を読み込むcsvファイルから断面データを読み込みます。
## **Material**
材料特性等方性または直交異方性材料の特性パラメータを設定します。
材料選択材料のリストから、名前、正規表現、またはインデックスで材料を選択できます。
ファイルから材料表を読み込むcsv形式で与えられた表から材料のリストを読み込みます。
材料を分解材料の物理プロパティを出力します。
## **Algorithms**
解析一次理論を使用して、指定されたモデルのたわみを計算します。
解析ThII軸力または面内力の影響を含めて、指定されたモデルのたわみを計算します。
非線形解析 WIP大変形を含む計算を扱います。作業中です: 収束速度は今後のリリースで改善されます。現在は梁に最も適していますが、シェル構造も扱えます。
大変形解析荷重ケース0の荷重に対して、増分的な幾何学的非線形解析を行います。変位のみを返し、断面力の応力は返しません。
座屈モード軸力を受ける指定されたモデルの座屈モードおよび座屈荷重係数を計算します。
固有モード特殊固有値問題に従って指定されたモデルの固有モードを計算します。
固有振動数指定されたモデルの固有振動を計算します。
断面最適化梁、トラス、シェルに対して反復的に最適な断面を選択します。
梁用BESO双方向進化的構造最適化（BESO）を使用して、構造内の梁のトポロジーを最適化します。
シェル用BESO双方向進化的構造最適化（BESO）を使用して、構造内のシェルのトポロジーを最適化します。
補強材最適化シェルの補強材設計を実行します。線形弾性断面力およびコンクリートの引張強度をゼロと仮定して、補強材量を決定します。
引張および圧縮要素の除去軸方向の引張または圧縮を受ける梁またはトラスを除去します。デフォルトでは圧縮部材が除去されます。
## Results
モデルビューモデルの一般プロパティを検査できます。
変形エネルギーモデルの要素の変形エネルギーを取得します。
節点変位節点変位を返します: グローバルx、y、z方向の並進、およびグローバルx、y、z軸周りの回転。
主ひずみ近似任意の点でのモデル変形から主ひずみ方向を近似します。
反力支点での反力およびモーメントを返します。
要素の利用率要素の利用率を返すマルチコンポーネント。「1」は100%を意味します:
  • 梁の利用率（デフォルト）
梁の利用率はEC3に従って計算されます（セクション A.4 参照）。
  • シェルの利用率
シェルの各面における最大フォン・ミーゼス応力を返します。
梁要素ビュー梁プロパティ（断面力、断面、変位、利用率、応力）を検査できます。定義内では「ModelView」コンポーネントの後に接続します。
梁変位要素に沿った変位を返します: グローバルx、y、z方向の並進、およびグローバルx、y、z軸周りの回転。
断面力梁およびトラスに沿った断面力を取得します。
シェルビューシェルプロパティ（変位、利用率、主応力、フォン・ミーゼス応力）を検査できます。定義内では「ModelView」コンポーネントの後に接続します。
シェル上の線形結果シェル上の線形結果を生成するためのマルチコンポーネント:
  • 力の流れ（デフォルト）
ユーザー定義の位置で指定された方向に力の流線を計算します。
  • アイソライン
ユーザー定義の位置で、選択されたシェル結果（例: 主応力、変位、利用率、断面厚さ）に対して同じ値の点を結ぶ線を作成します。値も返すため、シェル状態の探査にも使用できます。
  • 主モーメント
シェル上のユーザー定義の点から発生する主モーメント線を返します。
  • 主応力
各シェル要素の中心における主応力方向を出力します。
シェル上の結果ベクトルシェルの各要素におけるベクトル結果を生成するためのマルチコンポーネント:
  • 主応力（デフォルト）
各シェル要素の中心で、指定された層における第1主応力および第2主応力の値を出力します。
  • 主力
各シェル面の中心における第1および第2の主軸力およびモーメントをベクトルとして出力します。
シェル断面力各シェル要素の中心におけるローカルまたは主軸力およびモーメントの値を出力します。
## エクスポート / インポート
SAVへのモデルのエクスポートモデルを構造解析フォーマット（SAF）ファイルにエクスポートします。
DStVへのモデルのエクスポートDStVファイルを作成してモデルをRStab5、RStab6、RStab7、RStab8、またはRobotにエクスポートします。
JSON / BSONへのモデルのエクスポートモデルをJSONまたはBSONファイルにエクスポートします。
JSON / BSONからモデルをインポートJSONまたはBSONファイルからモデルをインポートします。
CSVへのモデルのエクスポートモデルをCSV（カンマ区切り値）ファイルにエクスポートします
## Utilities
最近接点あるセットの各ノードを、指定された数の最近接ノード、または別のセット内の指定された距離内の近接ノードに接続します。
多次元最近接点2つのベクトルセットに対して多次元最近接探索を実行します。
カーブの除去直線のデータツリーを入力し、異なるブランチ内の線が指定された制限距離よりも近接しないように間引きます。
衝突検出モデルと指定されたメッシュの交差数をカウントします。
線からセルを取得グラフおよびユーザー指定の平面上の頂点から閉じたセルを作成します。
単線間の交差指定された線を交差させ、結果として得られる端点および部分を返します。
ローカルベクトル平面で与えられたグローバルからローカル座標系へベクトルを変換します。
線とメッシュの交差指定された線が指定されたメッシュと交差する点を返します。
メッシュBreps複数のBrepを受け取り、それらから統一されたメッシュを生成します。アルゴリズムは共通の辺や挿入点を考慮します。これにより、シェル上の支点や集中荷重の位置を定義できます。
主状態変換応力、モーメント、または面内力の指定された主ベクトルを任意の方向に変換します。
重複した線の削除同一の線を排除します。
重複した点の削除同一の点を排除します。
モデルの簡略化3つ以上の近接ノードに接続するノード間の接続要素を直線化することによってモデルを変更します。
要素一体化相互に最も近い点で要素を接続することによって、モデルの要素を一体化します。
マッパーマッピング（シンプルステッチなど）をモデルに適用します。
形状の補間ベースジオメトリ（0.0）と指定された形状（1.0）の間を補間します。
ステッチ梁セット間の接続モードを定義するためのマルチコンポーネント:
  • シンプルステッチ（デフォルト）
事前設定された数の要素で梁セットを接続します。
  • スタックステッチ
事前設定された数の互いに交差しない要素で梁セットを接続します。
  • 近接ステッチ
始点からの最小/最大オフセット制限によって最大傾斜を制御できる、事前設定された数の要素で梁セットを接続します。
サーフェスからトラスへサーフェスをさまざまなタイプのトラスで埋めます。
ユーザーアイソラインユーザー指定のノード値に基づいてモデル上にアイソラインを作成します。
ユーザーストリームラインノードでのユーザー指定のベクトルに基づいてモデル上にストリームラインを作成します。
