# 3.3.6: 断面修正

Karamba3Dの断面プロパティは4つのカテゴリに分類されます:

|                   |                                   |
| ----------------- | --------------------------------- |
| **「General」**     | 名前、ファミリー、色、材料、要素IDを設定するパラメータ      |
| **「Geometry」**    | 断面のサイズおよび偏心を決定するプロパティ             |
| **「Deformation」** | これらのパラメータは構造の弾性挙動に影響します           |
| **「Resistance」**  | 載荷能力を決定するために断面設計手続きによって使用されるプロパティ |

メニューセクション「Deformation」および「Resistance」の入力値の意味は、各入力プラグに関連付けられたヘルプテキストに記載されています。

「**Modify Cross Section**」コンポーネントを使用すると、これらのプロパティを変更できます。このコンポーネントには2つの動作モードがあります:

**フロースルー:** 断面が入力として提供されると、左側の結果はデフォルトで同じ断面になります。値が入力として供給されたプロパティのみが変更されます。

**エージェント:** 修正される断面は「**Elem-Ids**」入力を介して選択できます。正規表現を適用することが可能です。結果として得られる断面エージェントは「**Cross Section**」タイプであり、「**Assemble**」コンポーネントに接続するとアクティブになります。

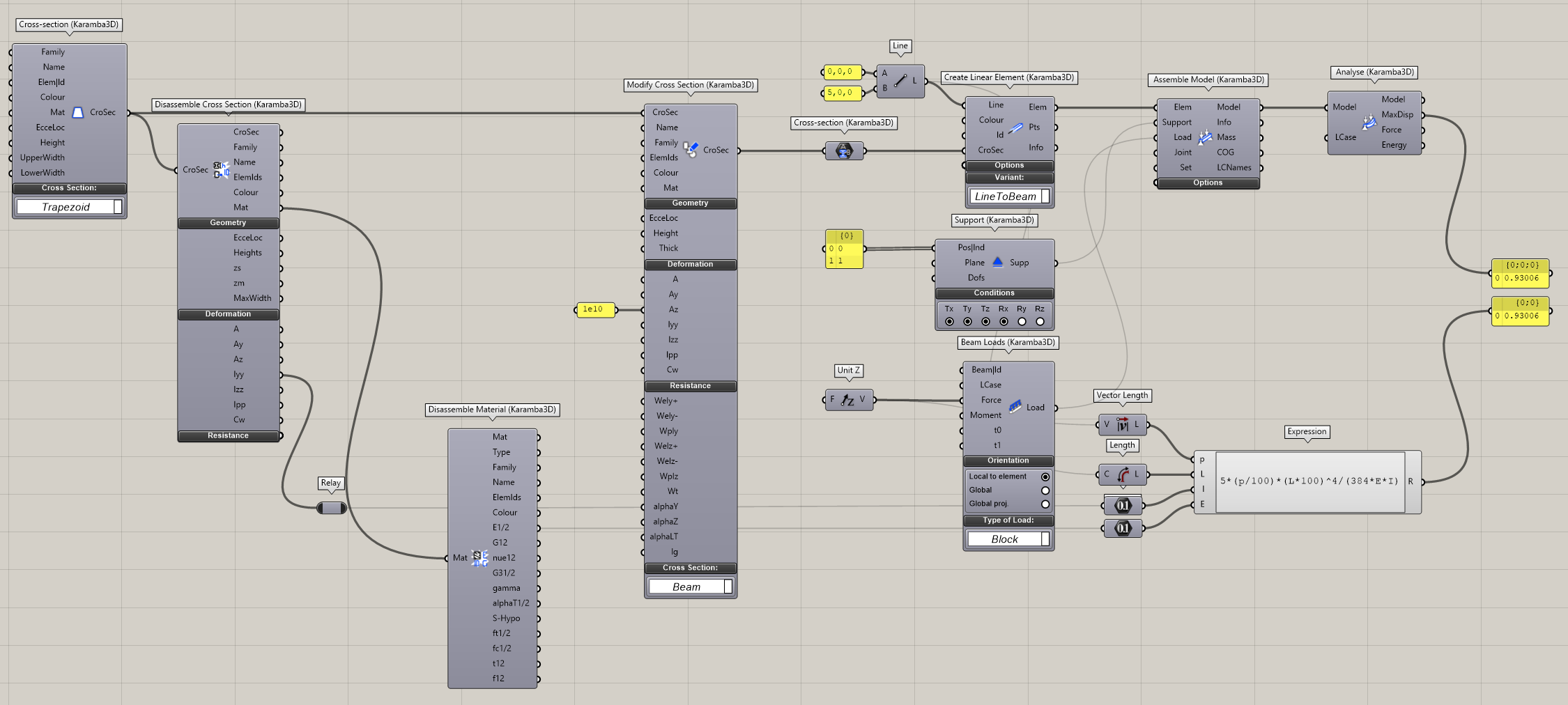

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-95e55d1c2da6eb80dde067ec6d35f76359e8a8d7%2FModifyCrossSection%20(1).PNG?alt=media" alt=""><figcaption><p>図3.3.6.1: ModifyCroSecコンポーネント</p></figcaption></figure>

{% file src="/files/CiCgR1boBjTvZqVBOmz6" %}

図3.3.6.1: 一様荷重を受ける単純支持梁の定義。「**Modify CroSec**」コンポーネントを使用して、断面にローカルz方向のせん断剛性を課すことができます。これで計算された最大変位は、せん断効果のない公式の結果と一致します。このようなシステムの最大変位を計算するための教科書の公式は通常、せん断変形の影響を無視します。断面をせん断にほぼ剛にするには、「**Modify Cross Section**」コンポーネントを使用してせん断面積$$A\_z$$を非常に大きな値に設定します。

断面の高さまたは厚さが変形または抵抗パラメータとともに変更される場合、評価は上から下に進みます: 最初に、すべてのパラメータが新しい断面寸法に従って更新され、その後、変形または抵抗プロパティの新しい値で上書きされる場合があります。コンポーネントの下部のドロップダウンリストでは、梁断面とシェル断面を切り替えることができます。
