# 3.6.1: 解析

ジオメトリ、支点、荷重が定義されると、構造モデルは処理の準備が整います。「**Analyze**」コンポーネントは、各荷重ケースの応答を計算し、この情報をモデルに追加します。

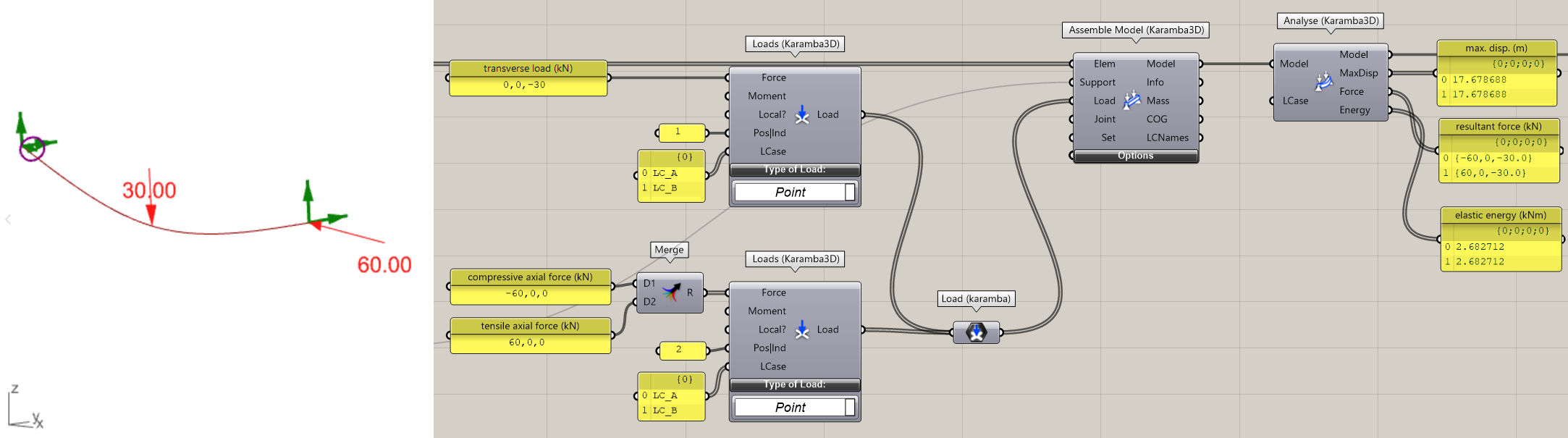

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-03234514a45eff1d839bcd1f6e9c7175213278c9%2FAnalysisComponent1.png?alt=media" alt=""><figcaption><p>図3.6.1: 中央スパンに単荷重および軸圧縮荷重を受ける単純支持梁のたわみ</p></figcaption></figure>

図3.6.1は、2つの荷重ケース「LC\_A」と「LCB」を持つ梁の定義を示しています。中央スパンの横荷重は両方の荷重ケースで作用します。「LCA」には60kNの追加の軸圧縮荷重があり、「LC\_B」には同じサイズの引張軸荷重があります。[「Load-Case-Combination Options」コンポーネント](/jp/3-konpnentorifarensu/3.2-load/3.2.5-load-case-combinations/3.2.5.3-load-case-combination-settings.md) を介した荷重ケースの計算タイプに関する追加の定義がない場合、「Analyze」コンポーネントはデフォルトで一次理論計算を実行します。これにより、両方の荷重ケースで同じ最大変位17.7cmが得られます。

「Analyze」コンポーネントは、最大節点変位（センチメートル）だけでなく、計算された荷重ケースの最大合力（キロニュートン）および構造の内部変形エネルギーも出力します - 仕事とエネルギーの詳細はセクション [3.6.2](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.2-deformation-energy.md) に含まれています。これらの値は、構造最適化手続きの過程で構造をランク付けするために使用できます: 構造が効率的であるほど、最大たわみ、使用される材料の量、内部弾性エネルギーの値は小さくなります。実際の構造は、たわみが使用性を損なわないように設計されます。詳細はセクション [A.2.3](/jp/fu-lu/a.4-background-information/a.4.3-tips-for-designing-statically-feasible-structures.md) を参照してください。最大たわみと弾性エネルギーは、異なる観点からですが、両方とも構造剛性のベンチマークを提供します: 弾性エネルギーの値は構造全体を判断できます。最大変位はローカルピーク値を返します。

「**LoadCases**」入力では、解析で考慮される荷重ケースの組み合わせおよび荷重ケースを選択できます。デフォルトでは、すべての荷重ケースおよび荷重ケースの組み合わせが計算されます。[Load-Case-Combinations](/jp/3-konpnentorifarensu/3.2-load/3.2.5-load-case-combinations.md) のセクションのヒントでは、荷重ケースおよび荷重ケースの組み合わせをデフォルトリストから除外する方法を説明しています。

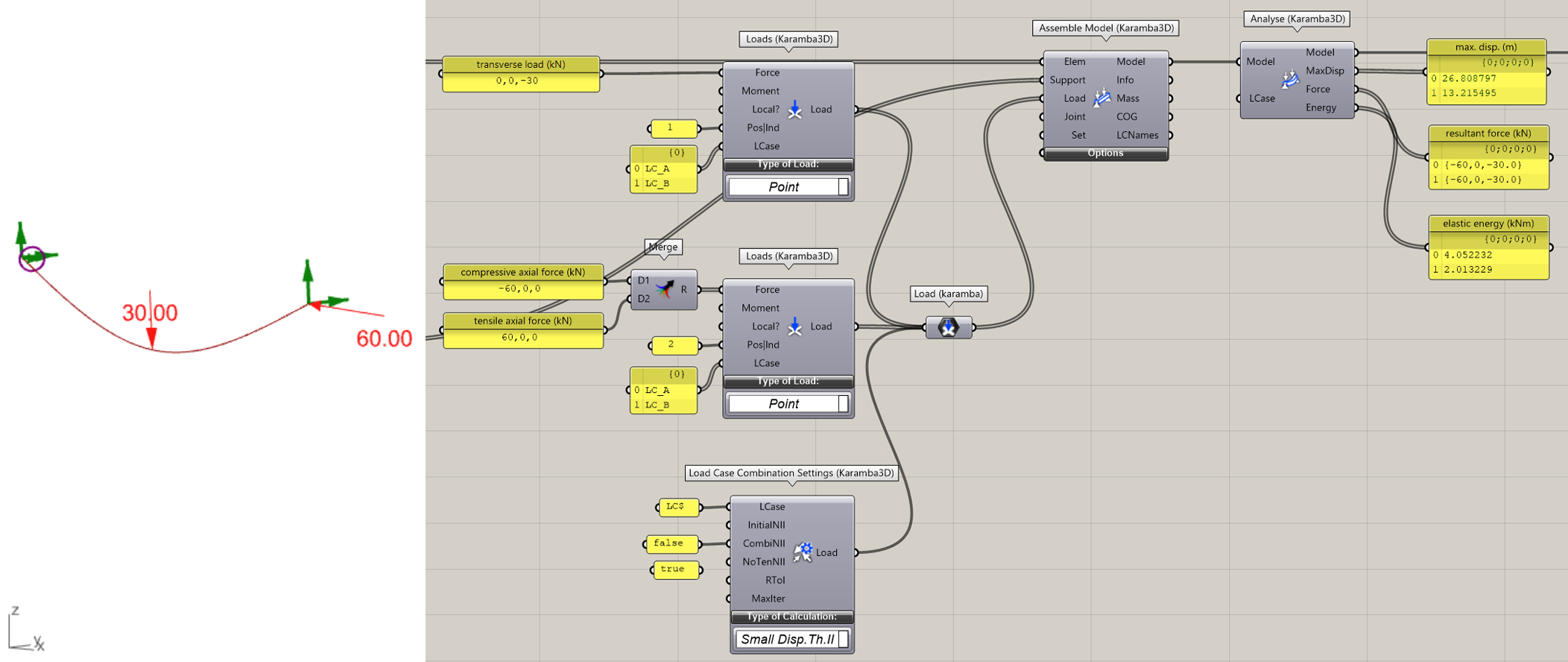

図3.6.3は、以前と同じ基本システムを示しています。今回は、[「Load Case Combination」コンポーネント](/jp/3-konpnentorifarensu/3.2-load/3.2.5-load-case-combinations/3.2.5.3-load-case-combination-settings.md) で荷重ケースの解析タイプを二次理論（Th. II）に設定します。コンポーネントの「LCase」入力では、簡略化された正規表現「LC$」が「LC」で始まる名前を持つすべての荷重ケースを選択します。「CombiNII」をfalseに設定すると、「Analyze」コンポーネントは各荷重ケースについて個別に$$N^{II}$$を計算します。二次軸力$$N^{II}$$は圧縮の場合にシステムを軟化させ、引張の場合に剛化させます。したがって、「LC*A」と「LC*B」の最大変位と弾性エネルギーは異なります。

[「Load Case Combination」コンポーネント](/jp/3-konpnentorifarensu/3.2-load/3.2.5-load-case-combinations/3.2.5.3-load-case-combination-settings.md) の「NoTenNII」を「true」に設定すると、このオプションは軸力による剛性変化効果を無視するため、「LC\_B」の最大変位は上記の例と同じになります。

「CombiNII」がtrueに等しい場合、両方の荷重ケースの最小軸力（N = -60kN）が$$N^{II}$$として使用されます。したがって、両方の荷重ケース「LC*A」と「LC*B」で最大変位26.7cmが得られます。

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-01b47f8c2029e96823240bc3b1a462a33be963ec%2FAnalysisComponent_new%20(1).png?alt=media" alt=""><figcaption><p>図3.6.3: 二次理論小変位計算に基づく、中央スパンに単荷重および軸圧縮荷重を受ける単純支持梁のたわみ。</p></figcaption></figure>

{% file src="/files/Q0xu7pxGZgI2h4vUnp7Z" %}

たわんだモデルを表示するには、[\*\*「モデルビュー」\*\*コンポーネント](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.1-modelview.md)（セクション [3.6.1](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.1-modelview.md) 参照）を使用し、「**Load Case Selector**」コンポーネントを使用して目的の荷重ケースを選択します。

図3.6.2および図3.6.3を見ると、梁の中心軸のみが表示されていることに気付きます。レンダリングされたビューで梁またはシェルを見るには、[**「モデルビュー」**](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.1-modelview.md) の後に [**「梁要素ビュー」**](/jp/3-konpnentorifarensu/3.6-results/3.7.2-results-on-beams/3.6.7-beamview.md) または [**「シェルビュー」**](/jp/3-konpnentorifarensu/3.6-results/3.7.3-results-on-shells/3.6.11-shellview.md) コンポーネントを追加します。詳細はセクション [3.6.7](/jp/3-konpnentorifarensu/3.6-results/3.7.2-results-on-beams/3.6.7-beamview.md) および [3.6.11](/jp/3-konpnentorifarensu/3.6-results/3.7.3-results-on-shells/3.6.11-shellview.md) を参照してください。
