> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.3-nodal-displacements.md). # 3.7.1.5 節点変位

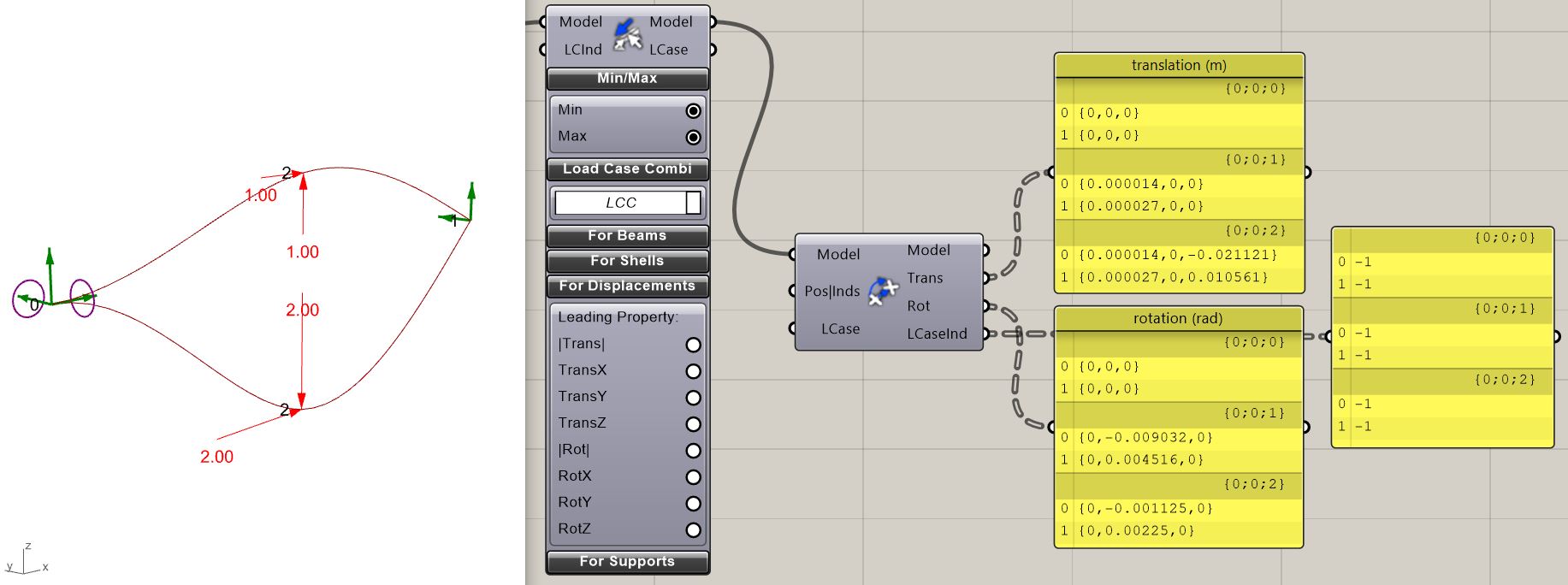

「**NodeDisp**」コンポーネントは、「**LCase**」入力を介して指定された荷重ケース選択のノードの変位をリストします。ノードは位置またはインデックスで選択できます。「**Pos|Inds**」に入力がない場合、すべてのノードの結果が対応するノードインデックスの順序でリストされます。ベクトルで構成される2つのリストは、プラグ「**Trans**」および「**Rot**」での出力を構成します。各ノードについて、選択された各荷重ケースの節点並進または回転を含むベクトルのリストがあります（図3.7.1.5.1参照）。ベクトルはグローバル座標系を参照します。その単位はメートルとラジアンです。たとえば、グローバルX軸周りの正の回転は、X軸が自分の方を指している状態で座標系の原点を見ている人にとって、ノードが反時計回りに回転することを意味します。「**Pos**」出力は、結果が取得されたノードの座標を、対応する順序でリストして提供します。図3.7.1.5.1のシステムには2つの荷重ケースが含まれています: 「LC0」は下向きの2kNおよび軸方向の2kNの中点荷重を持ち、「LC1」は上向きの1kNおよび水平方向の1kNの中点荷重を持ちます。荷重ケースの組み合わせ「LCC」は「LC0」または「LC1」、より正式には: LCC = LC0 | LC1 です。節点変位の結果選択は次のように機能します: #### 「For Displacements」グループから選択された先頭プロパティなしデフォルトでは、新しい「Load-Case Selector」コンポーネントを配置する際、先頭プロパティはアクティブではありません * 変位グループの先頭プロパティが選択されていない場合（図3.7.1.5.1のように）、「**Min**」または「**Max**」の選択により、個々の成分が「LCC」のすべての荷重ケースの最小値および最大値である並進および回転ベクトルが得られます。図3.7.1.5.1の点「3」（梁の中央ノード）の最初の並進ベクトルは、ベクトル{0.000014, 0, -0.0211221}を返します。X成分は「LC1」から、Z成分は「LC0」から来ます。\ 図3.7.1.5.1の「**LCaseInd**」出力「-1」は、それが最小および/または最大値のエンベロープであるため、並進および回転応答を生成する単一の荷重ケースがないことを示します。 * 「**Min**」も「**Max**」も選択されていない場合、選択された荷重ケースの組み合わせのすべての荷重ケースの結果が出力されます（図3.7.1.5.2参照）。「**LCaseInd**」には、ベクトル結果に対応する荷重ケースの組み合わせ内の荷重ケースインデックスが含まれます。

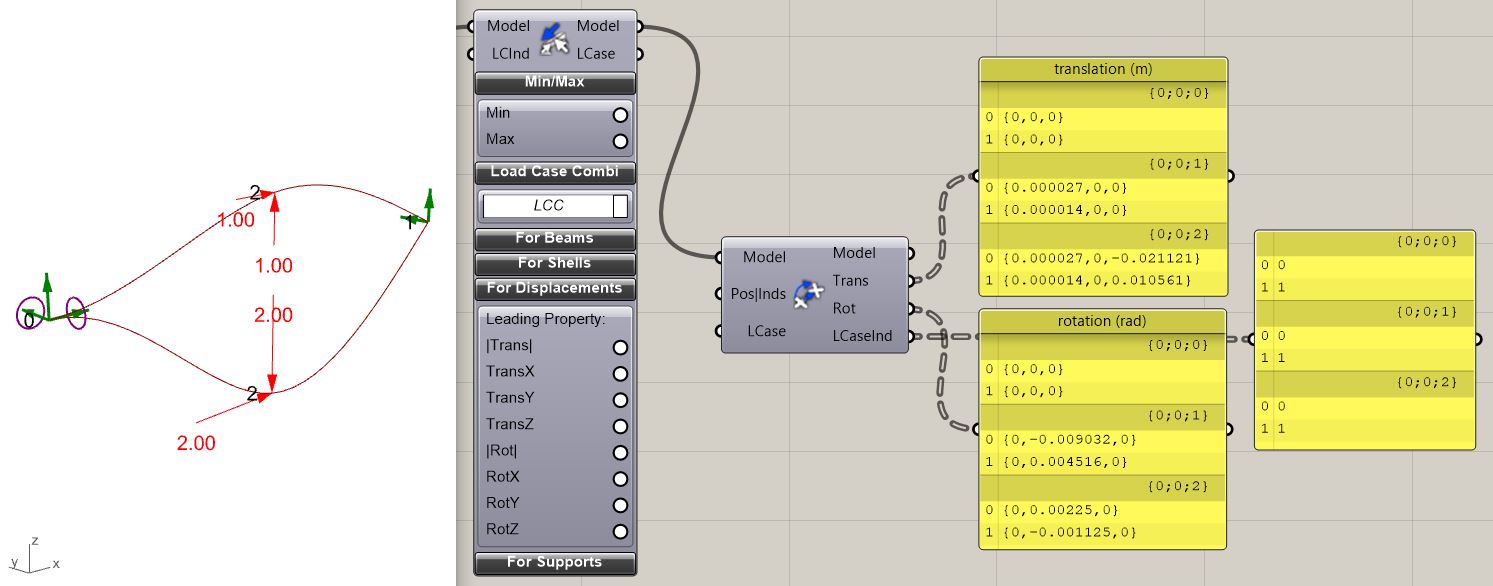

図3.7.1.5.2: 先頭プロパティが選択されておらず、「Min」も「max」も選択されていません。

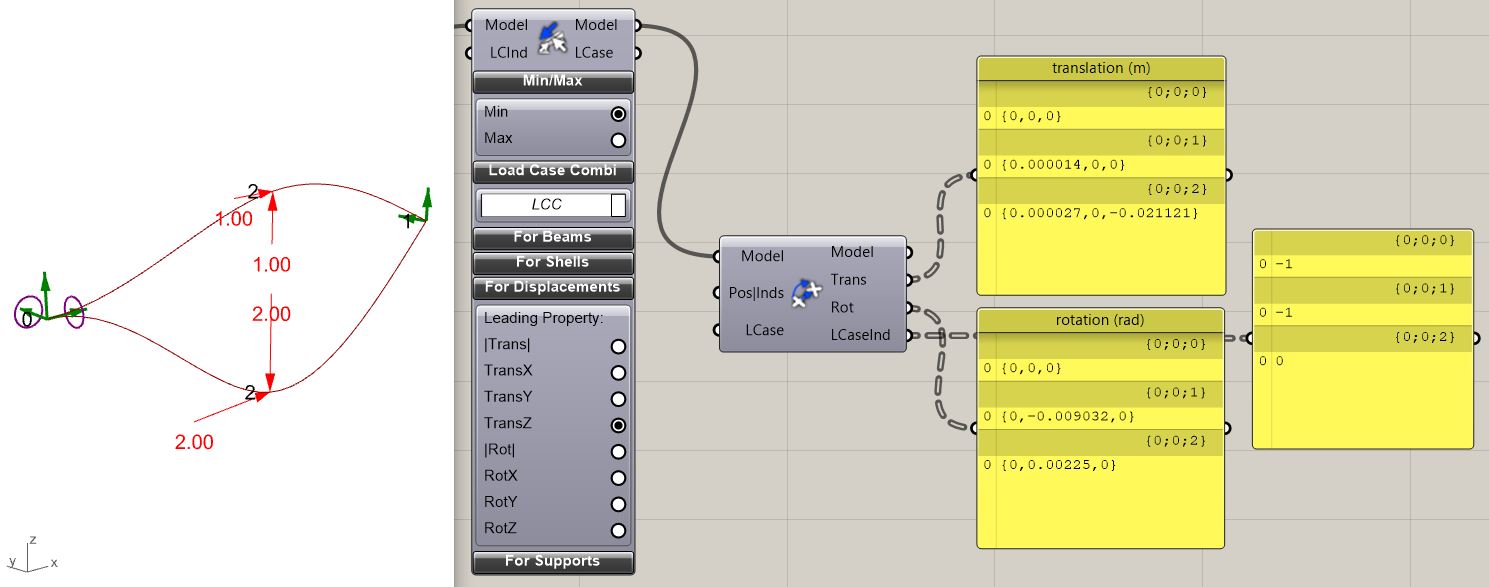

#### 「For Displacements」グループから選択された先頭プロパティあり図3.7.1.5.3は、Z方向の並進変位が変位結果グループの先頭プロパティとして作用する場合に何が起こるかを示しています: ノード「3」では、「LCC」でインデックス0を持つ荷重ケース「LC0」が「LC1」に勝ちます。支点では、両方の荷重ケースで垂直変位はゼロになります。選択が未定義であるため、「**LCaseInd**」は「-1」を返します。

図3.7.1.5.3: Z方向の並進（「TransZ」）が先頭プロパティとして選択されています。
