> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.6-utilization-of-elements.md). # 3.7.1.8 要素の検定 各要素の検定比レベルを取得するには、「**Utilization of Elements**」コンポーネントを使用します。これは、下部のドロップダウンリストでシェル要素または梁要素の検定を返すかを決定するマルチコンポーネントです。コンポーネントの出力は次の構造を持ちます: 要素、サブ要素（シェルのみ）、荷重ケース結果。要素結果のブランチインデックスは要素インデックスに対応します。 入力プラグ「**Model**」は解析されたモデルを想定します。「**Elems|Ids**」では、考慮する要素の範囲を制限することができます。受け付けられる入力は要素IDおよび要素自体です。デフォルトでは、コンポーネントはすべての要素の結果を返します。「**LCase**」入力は、検定の計算に使用される荷重ケース結果オプションを選択します。値が指定されていない場合、モデルのデフォルト結果選択が適用されます。最小および最大オプション（図3.7.1.8.1のMin/Max選択参照）は「**Util**」出力に適用され、その他の結果は「**Util**」に付随します。 ## **梁要素の検定**

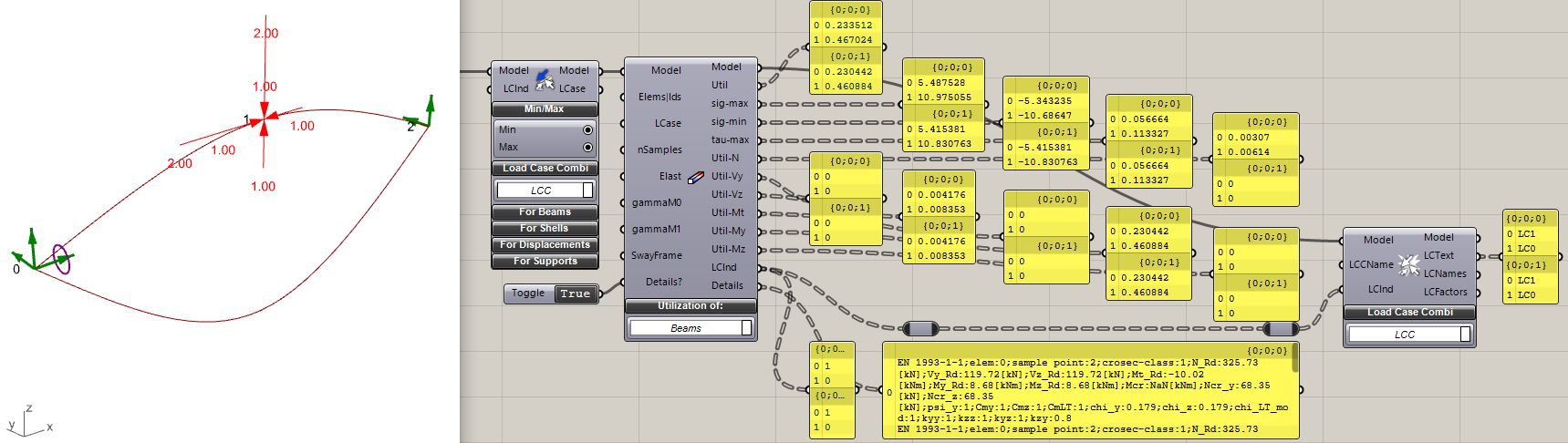

図3.7.1.8.1: 3つの荷重ケースを受ける梁: 断面の検定比

{% file src="/files/NxFmPfrHDVsr0zJl8Pwx" %} 図3.7.1.8.1は梁要素の検定コンポーネントを示しています。入力プラグ「**nSamples**」、「**Elast**」、「**gammaM0**」、「**gammaM1**」、「**SwayFrame**」の意味は、「**Optimize Cross Section**」（セクション [3.6.8](/jp/3-konpnentorifarensu/3.5-algorithms/3.5.8-optimize-cross-section.md) 参照）のものと正確に一致します。要素の検定比を決定するアルゴリズムは、断面最適化手続きの基礎となるものと同じです。検定計算の中間値を出力プラグ「**Details**」で取得するには、入力プラグ「**Details?**」を「**True**」に設定します。大きな構造の場合、詳細出力の生成には時間がかかる場合があります。 このコンポーネント（出力プラグ「**Util**」）および「**モデルビュー**」によってレンダリングされる梁要素の検定比は異なります - 特に圧縮軸力の場合: 「**モデルビュー**」コンポーネントは応力と強度の比を検定比レベルとして返しますが、「Utilization of Elements」コンポーネントは座屈および横ねじれ座屈も含みます。 出力プラグ「**sig-max**」、「**sig-min**」、「**tau-max**」は、各梁の最小および最大法線応力およびせん断応力を返します。 特定の梁が過剰な検定比を示す理由を診断するために、出力プラグ「**Util-N**」、「**Util-Vy**」、「**Util-Vz**」、「**Util-Mt**」、「**Util-My**」、「**Util-Mz**」は、全体の検定比に対する各断面力成分の寄与を返します。「**Details?**」を介して有効にすると、出力プラグ「**Details**」は、EN 1993-1-1 [\[5\]](/jp/fu-lu/bibliography.md) に従って要素の検定に使用される中間値の詳細な説明をレンダリングします。 「**LCInd**」の出力は、結果値が属する荷重ケースの組み合わせ内の荷重ケースのインデックスを返します。「Disassemble LCC」コンポーネントと組み合わせて（図3.7.1.8.1左参照）、要素検定を支配する荷重ケースに関する詳細を取得できます。 ## **シェル要素の検定**

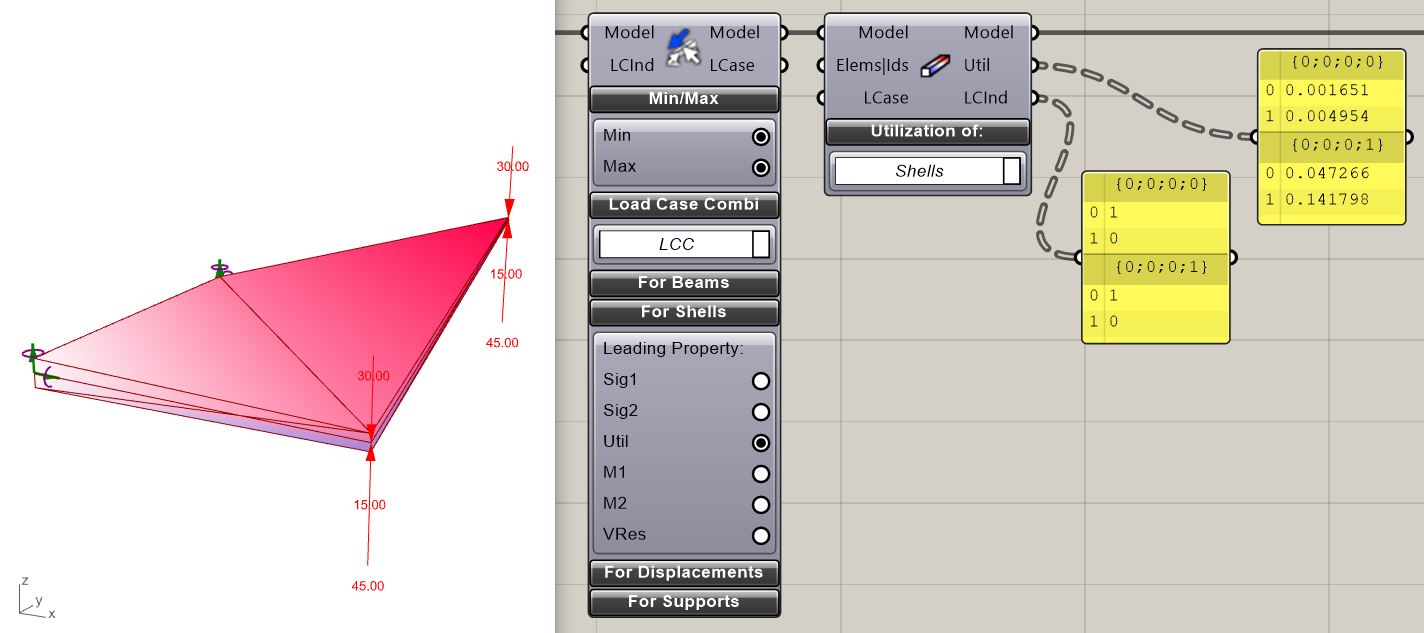

図3.7.1.8.2: 2つのサブ要素から構成されるシェル要素の検定比

{% file src="/files/z4lZVCHlMS7DTbLeTfQZ" %} シェルに対して計算される検定比（図3.7.6.2参照）は、シェルの各面における引張または圧縮強度と材料の比較応力の比です。比較応力を評価するために適用される強度基準は、「VonMises」、「Tresca」、「Rankine」、および直交異方性材料の場合は「TsaiWu」にすることができます（セクション [3.5.1](/jp/3-konpnentorifarensu/3.4-material/3.4.1-material-properties.md) 参照）。比較応力の符号は、最大絶対値を持つ主応力の符号によって決定されます。引張領域と圧縮領域で強度値が異なる場合、Von Mises応力はスケーリングされた主応力から計算されます: 引張主応力は引張強度で除算され、圧縮主応力は圧縮強度で除算されます。同じ手続きがTsaiWu比較応力にも適用されます。\ 出力プラグ「**Util**」は、シェルジオメトリの基礎となるメッシュにメッシュ面がリストされている順序と同じ順序で、シェルの各サブ要素の検定比をリストします。ブランチインデックスは面インデックスに対応します。2番目に左のブランチインデックスはシェル要素インデックスです。 「**LCInd**」出力では、「**Util**」値の考慮された荷重ケースの組み合わせ内の荷重ケースインデックスが取得されます。 図3.7.1.8.2では、3つの代替荷重ケースが存在し、結果選択コンポーネントで「Min」および「Max」オプションの両方が有効になっています。最小および最大の検定比は、上層および下層の45kNサイズの集中荷重で発生します。したがって、最小および最大ケースの変位ジオメトリは同一です。 {% file src="/files/onICfEe5LNY9ZsGWNalj" %} {% file src="/files/F5T4GzHGjWD25chHtuGn" %} {% file src="/files/FnJPLWAZm5Yp1yyJ8WE4" %} {% file src="/files/ZprlH4QnxZboFDfLuMBl" %}
