> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.7.1.9-reactionview.md). # 3.7.1.9 反力ビュー 「ReactionView」コンポーネントは反力の表示を制御します。図3.7.9.1.1は、一様線荷重を受ける梁のグリッドにおける反力のX成分とZ成分を示しています。「Reactions」サブメニューのラジオボタンを使用すると、表示する反力成分を選択できます。アップストリームの「ModelView」コンポーネントを使用すると、モデルの特定の部分に表示を制限できます。 反力およびモーメントを表す矢印は、表す値の大きさに従って色付けされます。「Legend C」および「Legend T」出力は、Grasshopperネイティブの凡例コンポーネントと組み合わせて、これらの色を対応する値にマッピングします。「Colours」入力プラグに色のリストを供給するか、コンポーネントアイコンを右クリックしてコンテキストメニューから事前定義された色リストを選択することで、配色をカスタマイズできます。

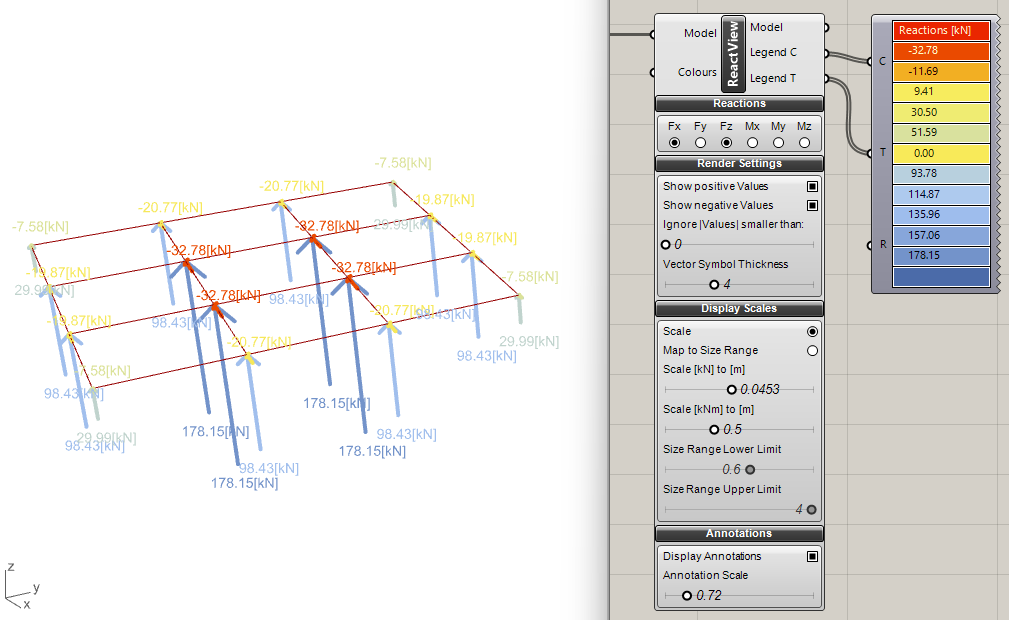

図3.7.9.1.1: 「ReactionView」コンポーネントによる反力の表示。

### Render Settings 「Render Settings」サブメニューでは、表示する特定の反力を選択できます。特定の基礎タイプでは、引張力と圧縮力の区別が重要です。「Show positive Values」および「Show negative Values」ボタンを使用すると、結果値の符号に基づいて表示を調整できます。 より大きな値に焦点を当てるには、「Ignore |Values| smaller than」スライダーを使用して、絶対値がユーザー定義のしきい値を下回る反力成分をフィルタリングできます。「Vector Symbol Thickness」スライダーは、反力を表すベクトル記号の線の太さを制御します。 ### Display Scales 「ReactionView」コンポーネントは、反力ベクトルをその値に基づいてスケーリングする2つのモードを提供します: 1. **Scale Mode:** このモードがアクティブな場合、「Scale \[kNm] to \[m]」スライダーを使用して、反力/モーメントと反力記号のサイズの間の固定の比例関係を定義できます。 2. **Map to Size Range:** このモードでは、ユーザーは反力記号の最大および最小サイズを定義できます。反力およびモーメントはこれらの制限にマッピングされ、「Size Range Lower Limit」および「Size Range Upper Limit」スライダーが最小および最大反力矢印のサイズを制御します。 ### Annotations 「Display Annotations」ボタンは、矢印記号での数値結果の表示を切り替えます。「Annotation Scale」スライダーは、これらの注釈のフォントサイズを調整します。 {% file src="/files/67PT45KvGbrHxJk661Bt" %}
