> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.2-results-on-beams/3.6.10-resultant-section-forces.md). # 3.7.2.4 節点力 梁要素およびトラス要素間の接続の設計には、「**Node Forces**」コンポーネントの出力が良い出発点を提供します。 図3.7.2.4.1では、偏心を持つ6本の梁が接続するノードの結果を見ることができます。左側の最初の入力は、結果を取得するモデルです。問題のノードは、「**Pos|Ind**」入力でノードインデックスの座標を介して指定できます。 入力プラグ「**Plane**」を使用すると、ユーザーは出力方向「**Dir**」および断面力「**Fs**」とモーメント「**Ms**」の参照平面を定義できます。後者は、「**Local?**」入力が「False」（デフォルト）を受け取る場合にのみ適用されます。指定されていない場合、デフォルトの参照平面はグローバル座標系と同等です。 「**LCase**」入力を介して、断面力を取得する荷重ケースを指定できます。 「True」に設定すると、「**Local?**」入力は、「**Fs**」および「**Ms**」の出力力およびモーメントをローカル要素座標系を参照するようにします。これは場合によっては便利です。ただし、その場合、力とモーメントおよび外部節点荷重の合計はゼロにはなりません。

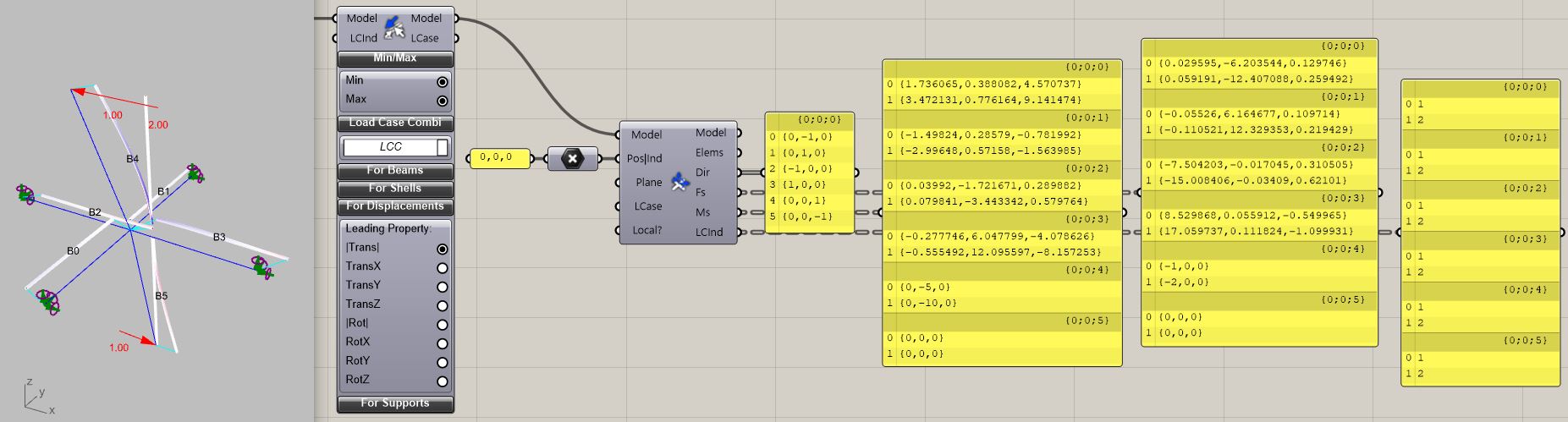

図3.7.2.4.1: 偏心した梁が取り付けられたノード周りの断面力。

コンポーネントの出力側では、ノードに接続する梁要素またはトラス要素のリストが取得されます。「**Dir**」リスト内の単位ベクトルの順序は、「**Elems**」内の要素の順序に対応します。これらは要素と平行な方向を指しますが、ノードから離れる方向です。要素のローカルX軸と「**Dir**」リスト内のベクトルとの内積を取ると、要素の開始点または終点がノードに接続されているかどうかがわかります。 出力「**Fs**」には、断面力Nx、Vy、Vzのベクトルが含まれます - 「**Elems**」内の出力要素の順序です。モーメントベクトル「**Ms**」 - Mx、My、Mzが含まれます - はノードの位置を直接参照します。これらは要素の参照線に変換されるため、梁の偏心は影響しません。このようにして、外部節点モーメント荷重がない場合、合計はゼロになります。 「**Fs**」および「**Ms**」のデータツリーの最も外側のリストには、「**LCase**」入力での結果選択に対応する結果が含まれます。各エントリで、「**LCInd**」は選択された荷重ケースの組み合わせ内の荷重ケースインデックスをリストします。 {% file src="/files/eBBtKnoKcsW95Z1zQQHG" %} {% file src="/files/hzZ2cV77D7UX8ql7SLlE" %}
