> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.2-results-on-beams/3.6.7-beamview.md). # 3.7.2.1 梁要素ビュー

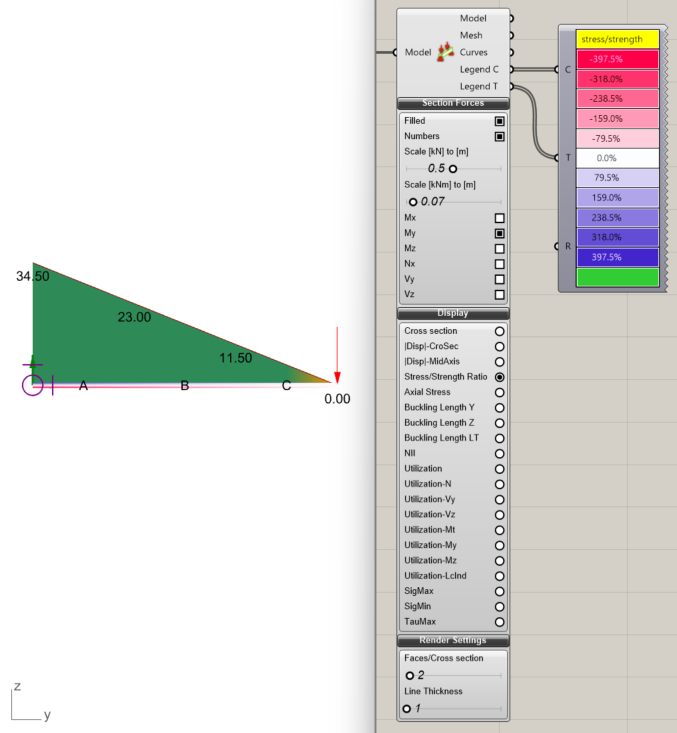

{% file src="/files/apn4qviTL7Hwe966gSoj" %} 「**梁要素ビュー**」コンポーネントは、梁およびトラスの表示オプションを管理します（図3.7.2.1.1参照）。これには、断面力、結果変位、材料の応力対強度比、軸応力、座屈長さ、二次理論軸力NII、利用率の可視化が含まれます。 Karamba3Dの以前のバージョンでは、「検定比」という用語が「応力/強度比」の代わりに使用されていました。ただし、これは混乱を招きました: 応力ベースの検定比（または応力対強度比）は、断面の特定の点における条件のみを記述します。対照的に、「Utilization of Elements」コンポーネントは、塑性挙動や座屈などの要因を考慮して、断面全体の全体的な検定比を計算します。したがって、同じ荷重下の同じ梁の応力/強度比と検定比値は異なる場合があります。 ## **断面力およびモーメントの表示**

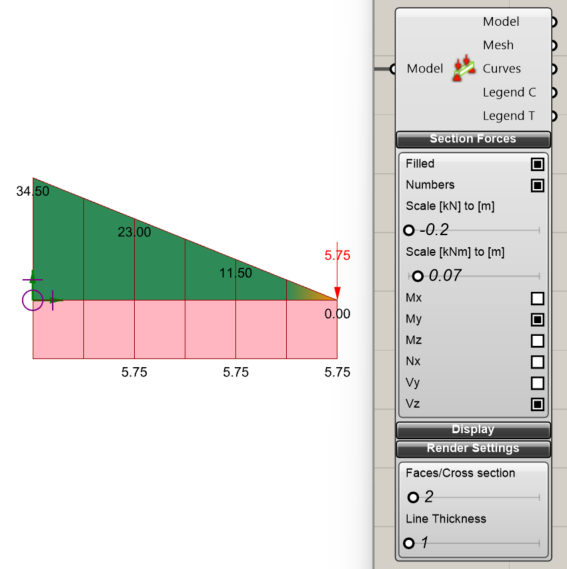

「**Section Forces**」サブメニューでは、断面力およびモーメントをカーブ、メッシュとして、また値を添付するかしないかでプロットできます。生成されたすべてのカーブおよびメッシュは、「**梁要素ビュー**」コンポーネントの「**Curves**」および「**Mesh**」出力に追加されます。グラフィカル表現は梁のローカル座標軸に従って向きが定められ、変形ジオメトリを基準とします。曲げモーメントの添字は、それらが回転するローカル軸を示し、せん断力の場合は作用する方向を示します（図3.7.2.1.2も参照）。断面力は、要素のローカル座標系によって定義される断面を参照します。図3.7.8.4では、ローカルX方向が左側を指しているため、断面力は外部集中荷重と平衡を保つために梁の右側に適用する必要があります。断面力ダイアグラムのサイズは、「SectionForces」メニューの2つのスライダーで、力とモーメントを個別にスケーリングできます。「karamba.ini」を介して断面力ダイアグラムのメッシュの色をカスタマイズします。「**モデルビュー**」コンポーネントの「**Render Settings**」サブメニューの「**Length/Subdivision**」スライダーは、補間点の数を制御します。 {% file src="/files/4KGjUm0OSVOEsBp3CfZ2" %} ## **「Display」サブメニュー** 「**梁要素ビュー**」コンポーネントのこのサブメニューは、指定された結果プロパティに従って梁軸またはメッシュをレンダリングするためのいくつかのオプションを提供します。「**Cross Section**」、「**|Disp|-CroSec**」、「**Stress/Strength Ratio**」、「**Axial Stress**」などのオプションがアクティブになっている場合、断面表現を使用して対応する計算結果が表示されます。「Stress/Strength Ratio」は、軸方向、法線応力と材料強度の比を示します。せん断および座屈効果は考慮されません。したがって、図3.7.2.1.3の最大「Stress/Strength Ratio」値は、「Utilization」コンポーネントで計算されるEC3に基づく検定比よりわずかに低くなります。結果の色範囲は最小から最大値まで広がります。ユーザーは、「Karamba3D/Settings」メニューを介してすべての結果量の色範囲を調整できます。あるいは、コンポーネントのコンテキストメニューから事前定義された色範囲を選択できます: コンポーネントを右クリックして「Colors」に移動し、色範囲を選択します。「Legend」コンポーネントを使用すると、各色の対応する値を検査できます。

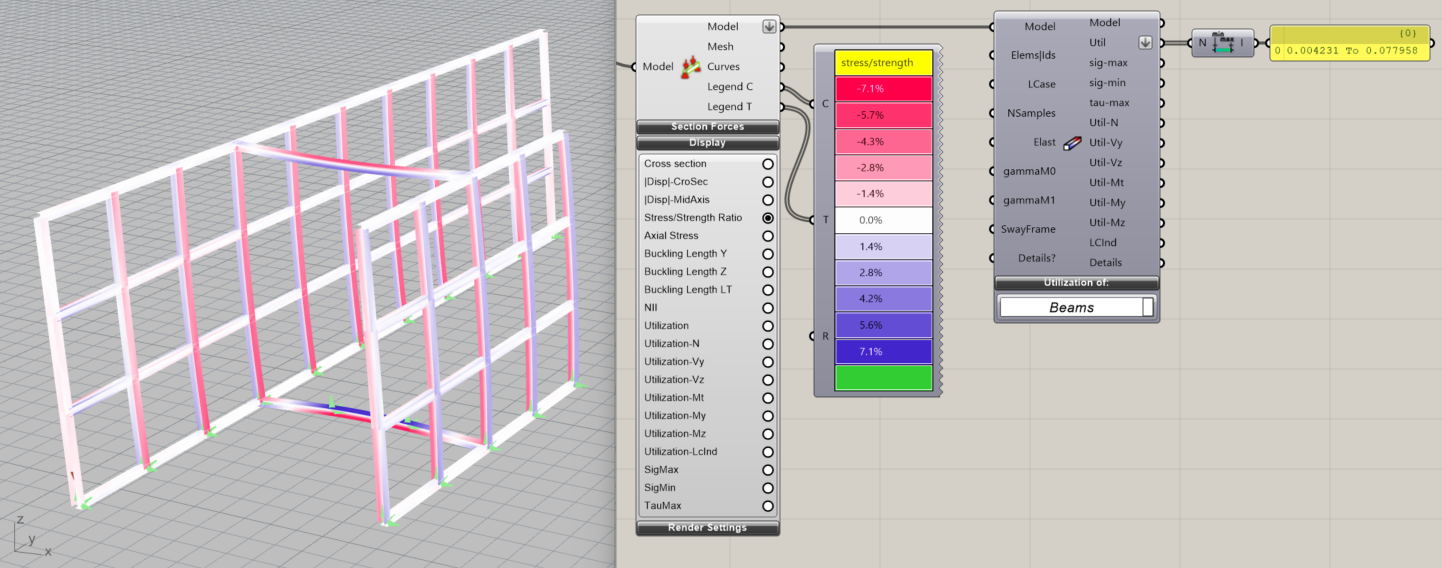

図3.7.2.1.3: 強度対応力比の断面ベースのカラープロットおよび検定比との比較。

レンダリングに使用されるメッシュは、「**梁要素ビュー**」コンポーネントの「**Mesh**」出力からアクセスできます。レンダリングされた梁のメッシュ解像度を制御する2つのスライダーがあります: 「**モデルビュー**」コンポーネントの「**Length/Segment**」スライダーは、梁の中心軸に沿ったセクションのサイズを設定し、「**梁要素ビュー**」の「**Faces/Cross section**」スライダーは、断面ごとの面数を制御します（図3.7.2.1.4参照）。円形中空断面の場合、「**Faces/Cross section**」値は、滑らかな視覚的外観を確保するために6倍されます。梁内の引張と圧縮の可視化は洞察に富む場合があります。梁の長さに沿った軸応力を表示するには、「Display」メニューの「Axial Stress」チェックボックスを有効にします。赤（レンガに似ている）は圧縮を、青（鋼に似ている）は引張を示します。一部のモデルには、構造の残りの部分が比較的低い応力レベルを持つ、応力が高い小さな領域が存在する場合があります。これにより、応力レンダリングが主に白くなり、あまり情報が得られなくなります。「**モデルビュー**」の「**Upper Result Threshold**」および「**Lower Result Threshold**」のスライダーを使用すると、色スケールの範囲を設定できます（セクション [3.6.1](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.1-modelview.md#the-tags-submenu) 参照）。上限を超える結果値は黄色で、下限しきい値を下回るものは緑色で表示されます。

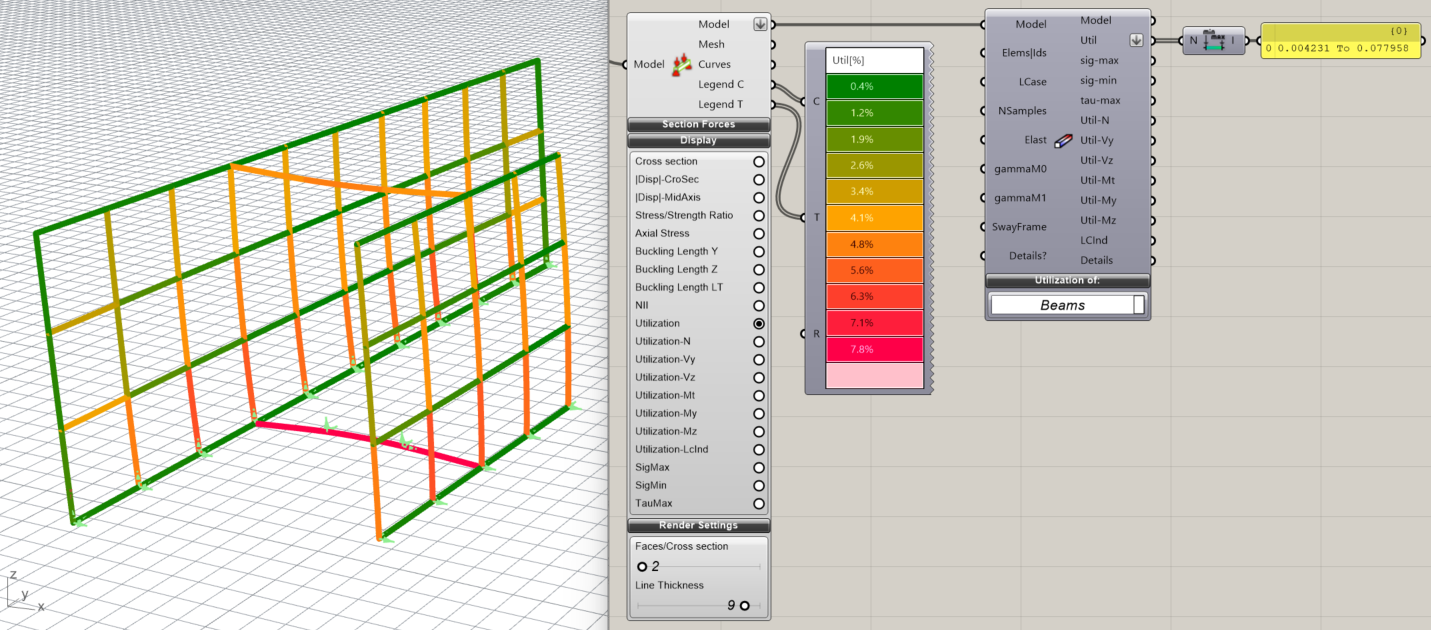

特定の結果タイプの場合、梁ごとに単一の値のみが利用可能であるか、断面全体の変動が最小限である場合があります。そのような場合、結果は色付きの梁軸を使用して表現されます。 * **|Disp|-MidAxis**: 絶対梁変位のカラー表現を表示します。断面ベースの **|Disp|-CroSec** オプションと同じ情報を、より少ない詳細で提供します。 * **Buckling Length**: 「**Buckling Length Y**」、「**Buckling Length Z**」、「**Buckling Length LT**」オプションは、それぞれローカルYおよびZ方向、ならびに横ねじれ座屈の梁要素の座屈長さをプロットします。負の値は、Karamba3Dが値を生成したことを示し、正の値は「**ModifyBeam**」コンポーネントを介したユーザー定義の入力を示します。負の長さというものはなく、コード方程式には絶対値のみが入ります。座屈長さの絶対値はコードベースの利用率計算に大きく影響するため、精度が重要です。梁の座屈長さの2乗はその座屈抵抗にほぼ反比例します - 過小評価された座屈長さは安全でない計算につながります。 * **NII (幾何剛性軸力)**: アップストリームの「**モデルビュー**」コンポーネントで設定された、現在アクティブな結果選択での梁の幾何剛性を決定するために使用される軸力をプロットします。負の **NII** 値は圧縮を示し、剛性を減少させますが、正の値は剛性を増加させます - プレテンションされたロープの挙動に似ています。 * **Utilization**: 現在アクティブな結果選択の最高の建築コードベースの利用率値を表示します。現在、**EC3** のみがサポートされており、座屈効果が考慮されます。全体の利用率に対する個々の断面力の寄与を分析するために、「**Utilization-N**」から「**Utilization-Mz**」までのオプションを有効にできます: * **N**: 軸力 * **Vy, Vz**: ローカルYおよびZ方向のせん断力 * **Mt, My, Mz**: ねじりモーメントおよびローカルYおよびZ軸周りの曲げモーメント「**Utilization-LcInd**」オプションを有効にすると、特定の場所で最大検定比につながる、現在選択されている荷重ケースの組み合わせ内の荷重ケースのインデックスが強調表示されます。荷重ケースは、それぞれの組み合わせ内でゼロからインデックスが付けられます。 **軸モード**で結果をプロットする場合、「**Render Settings**」メニューの「**Line Thickness**」スライダーは結果線の太さを制御します（図3.7.2.1.4参照）。 {% file src="/files/FtZ17dOqLyuvCCD2mh65" %}
