# 3.7.2.2 梁変位

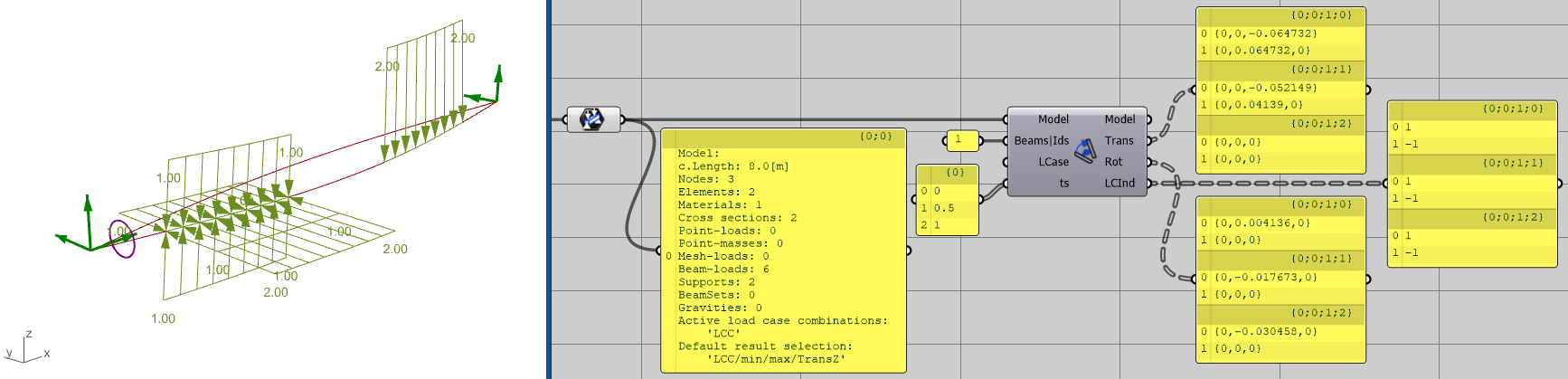

<figure><img src="https://147116332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fz9HWyQapP9tu9mJjh5O9%2Fuploads%2Fgit-blob-f36dbd4111de8124839e6f49c6d9db7fe6730c8e%2FUnbenannt.PNG?alt=media" alt=""><figcaption><p>図3.7.2.2.1: 最初の梁要素に沿った並進および回転。</p></figcaption></figure>

梁の長さに沿って変位がどのように変化するかを調べるには、「Beam Displacements」コンポーネントを使用します（図3.7.2.2.1参照）。このコンポーネントは、各セクションおよび荷重ケースについて、グローバル座標系における3つの並進および回転成分から成る、梁軸に沿った変位のデータツリーを出力します。入力プラグ「Beams|Ids」、「LCase」、「ts」は、「Beam Forces」コンポーネントのものと同様に機能します（セクション3.7.10参照）。

出力の左から2番目のパスインデックスは要素インデックスに対応し、その後にtsの値のインデックスが続きます。図3.7.2.2.1では、結果の最も外側のブランチには、Z方向の最小および最大並進を伴う並進および回転が含まれます。

「**LCInd**」出力は、出力された並進および回転の現在の荷重ケースの組み合わせ内の荷重ケースインデックスを表します。
