> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.3-results-on-shells/3.6.11-shellview.md). # 3.7.3.1 シェルビュー

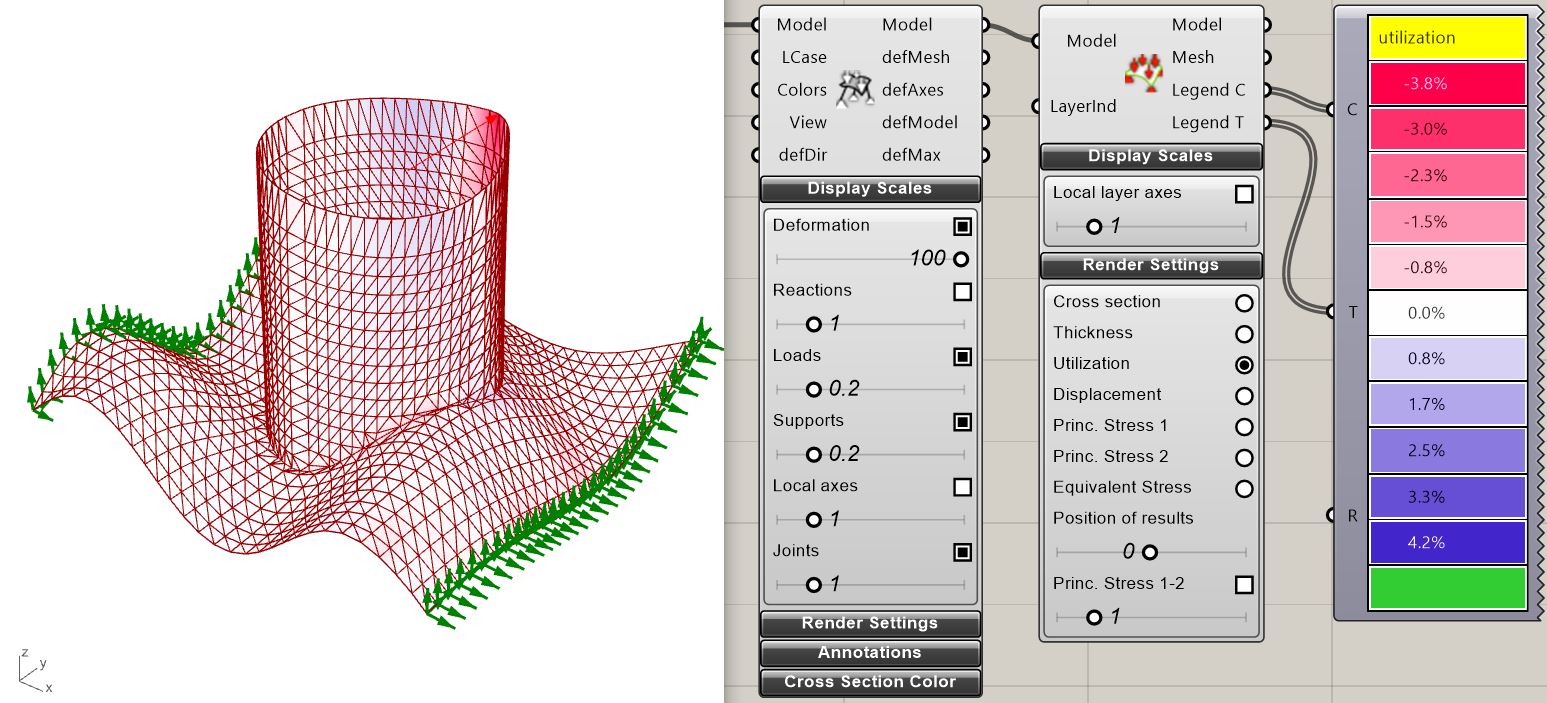

図3.7.3.1.1: 変形したシェル要素の検定比

「ShellView」コンポーネントは「BeamView」コンポーネント（セクション3.6.7参照）と同様に機能し、シェル解析結果の表示を制御します。図3.7.3.1.1は、シェルの結果変位を示しています。 シェル断面は複数の層から構成できます（セクション3.3.2参照）。デフォルトでは、インデックス「0」の層は断面の全高さにわたります。一方、追加の層は、たとえば補強層を表すために使用できます。デフォルトで「0」の「LayerInd」入力を使用すると、表示する断面層を指定できます。層内の特定の位置を選択するには、「fiber」パラメータを使用します: 「1」は層の上限境界に、「-1」は下限境界に対応します。ローカルz軸は上限境界に向かって指します。 シェル層は任意の方向を持つことができるため、ローカル座標系を可視化することが役立つ場合があります。これは、「Display Scales」サブメニュー配下の「Local layer axes」ラジオボタンを使用することで実現でき、そこには座標系の矢印のサイズを調整するスライダーが利用可能です。 結果を表示する色範囲は最小から最大値まで広がります。すべての結果量の個々の色範囲は、Karamba3D/Settingsメニューを介して「karamba.ini」ファイルで定義できます。あるいは、ユーザーはコンポーネントのコンテキストメニューを介して事前定義された色範囲のリストから選択できます: 右クリックして「Colors」に移動し、範囲を選択します。「Legend」コンポーネントを使用すると、対応する色の値を検査できます。 サブメニュー「**Render Settings**」で、現在設定されている層を常に参照する以下のレンダリングオプションから選択できます: | | | | ------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | **「Cross section」** | 現在の層の上面および下面を表示し、それらを「**Mesh**」出力プラグの出力に追加します。閉じた体積を作るために、側面にストリップがあります。出力メッシュは、表示を高速化するためにデフォルトで溶接されています。1つずつメッシュを取得するには、karamba.iniファイルの「weld\_shell\_meshes\_for\_output」をfalseに設定します。 | | **「Thickness」** | 「Cross section」と類似: 頂点で色を追加して、シェル要素の厚さを示します。頂点の色は、接続される面の平均厚さから得られます。 | | **「Utilization」** | 材料の検定比をレンダリングします。検定比は、材料強度と材料の等価応力の比として計算されます（セクション [3.5.1](/jp/3-konpnentorifarensu/3.4-material/3.4.1-material-properties.md) 参照）。2番目の主応力の負の値が第1主応力よりも大きい場合、負の符号が得られます。出力は、上層および下層の検定比値を象徴する2つのメッシュで構成されます。 | | **「Displacement」** | 結果変位に従ってシェルを色付けします。 | | **「Princ. Stress 1」** | 現在の層の現在のファイバーでの第1主応力の結果値を可視化します。ファイバーは「**Position of results**」スライダーで設定できます（以下参照）。 | | **「Princ. Stress 2」** | 現在のファイバーでの第2主応力の結果値を表示します。 | | **「Equivalent Stress」** | 現在の層および位置の等価応力をレンダリングします。その値はシェル層の材料に選択された強度仮説に依存します（セクション [3.5.1](/jp/3-konpnentorifarensu/3.4-material/3.4.1-material-properties.md) 参照）。 | | **「Position of results」** | 結果が計算される現在のシェル層内の位置を設定します。値1は現在の層の上限境界に、-1は下限境界に対応します。 | | **「Princ. Stress 1-2」** | 現在の層の現在のファイバーでの主応力のベクトル表示を有効化または無効化し、スケーリングします。必要に応じて、「**モデルビュー**」コンポーネントの「**Display Scales**」メニューの「Result Threshold」スライダーを使用して、それらを間引きします。 | {% file src="/files/n6EzJv0m1b329dA4zXFf" %}
