> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.6-results/3.7.3-results-on-shells/3.6.14-shell-forces.md). # 3.7.3.4 シェル断面力 「**Shell Forces**」コンポーネントを使用すると、主シェルまたはローカルシェル断面力を取得できます。コンポーネントの下部のドロップダウンリストを使用して、「**Principal**」と「**Local**」を切り替えます。 ## **主シェル力** シェル上の主軸力およびモーメントの値を知ることが重要な場合があります。そのような場合、主力用の「**Shell Forces**」コンポーネントが便利です。すべての結果リストの順序は、シェルを生成するために使用されるメッシュ内の面の順序に対応し、「**Principal Force Directions on Shells**」コンポーネントと同じ順序です。したがって、そこから返される要素中心は、数値結果と組み合わせて使用できます。右から3番目のブランチインデックスはシェル要素インデックスです。

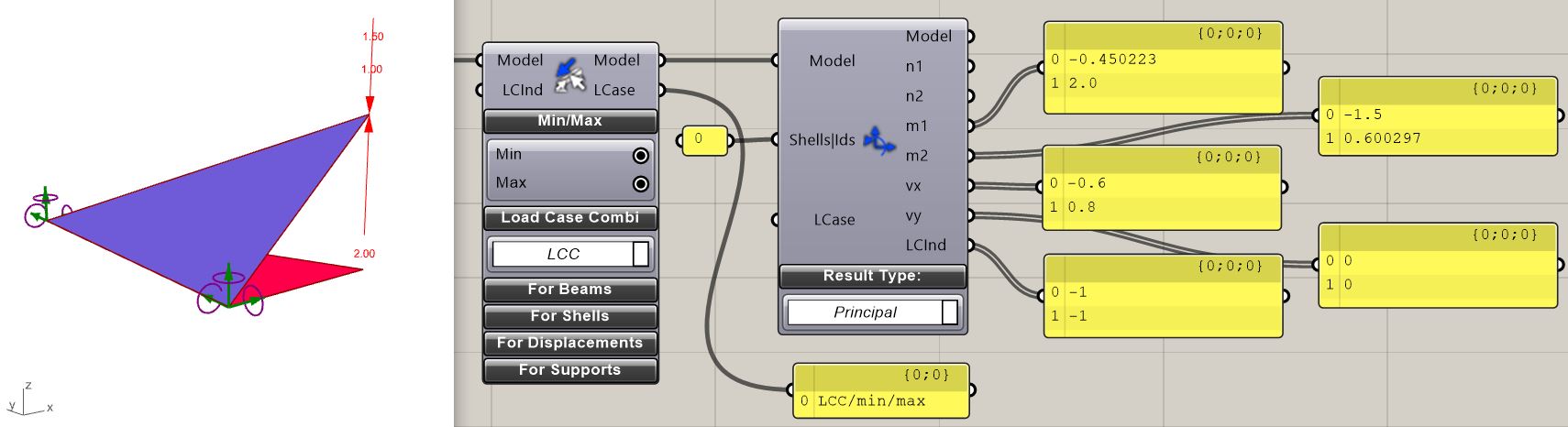

図3.7.3.4.1: 3つの異なる荷重ケースを受ける1つのサブ要素を持つシェル - 主断面力のエンベロープの出力。

分布軸力は圧縮の場合は負です。正の曲げモーメントは、シェルの上側で引張をもたらします。シェル要素の上側は、ローカルZ軸の正の値によって定義されます。シェル要素の向きについて疑問がある場合は、「**モデルビュー**」コンポーネントでローカル要素軸のプレビューを有効にします（セクション [3.6.1](/jp/3-konpnentorifarensu/3.6-results/3.7.1-general-results/3.6.1-modelview.md) 参照）。出力プラグ「**vx**」および「**vy**」は、シェルのローカルxおよびy軸と平行な線に沿った横方向せん断力を返します。 結果選択に応じて、1つ以上の結果が出力されます。図3.7.3.4.1は、主断面力のエンベロープを示しています（「min」と「max」が有効）。面に対して一意の結果荷重ケースがないため、「**LCInd**」はそれを示すために-1を返します。 ## **ローカルシェル力** 結果タイプを「**Local**」に設定すると、ローカル座標方向のシェル断面力が出力されます。シェルのローカル座標系を変更する方法については、セクション [3.1.14](/jp/3-konpnentorifarensu/3.1-model/3.1.14-orientate-element.md#orientate-shell) を参照してください。

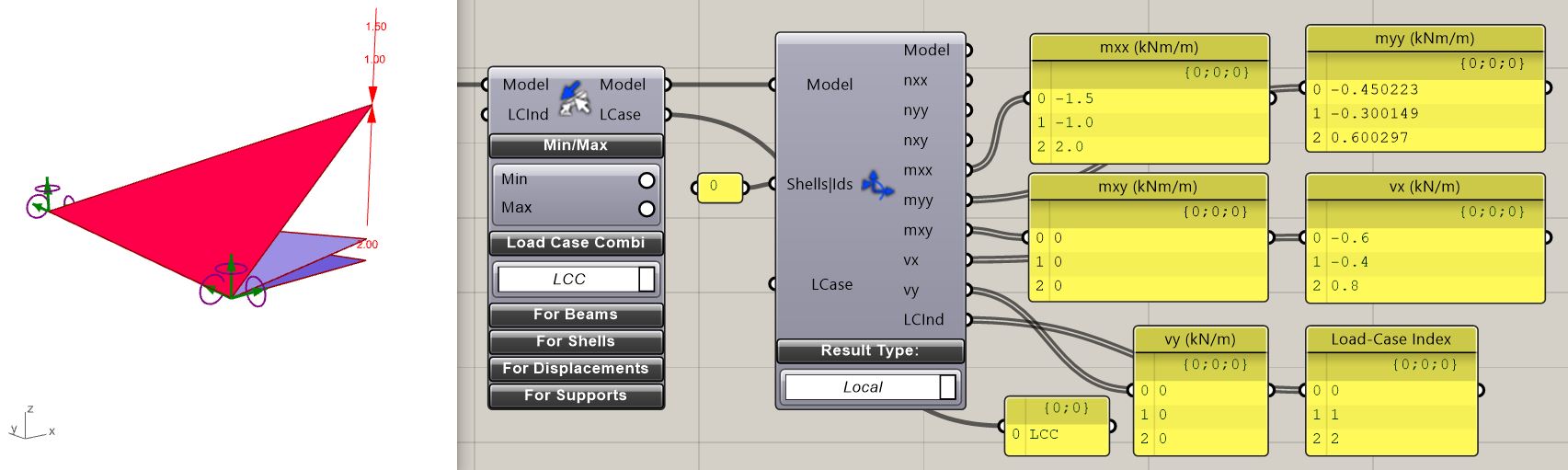

図3.7.3.4.2: 3つの異なる荷重ケースを受ける1つのサブ要素を持つシェル - 対応する3つのローカル断面力の出力。

図3.7.3.4.2は、荷重ケースの組み合わせ「LCC」のすべての荷重ケース（「min」も「max」も選択されていません）に対するローカル分布断面力の取得を示しています。「**LCInd**」は、断面力に対応する荷重ケースの組み合わせ内の荷重ケースのインデックスを返します。 {% file src="/files/C31gXGLHC75cBumav6qV" %}
