> For the complete documentation index, see [llms.txt](https://manual.karamba3d.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.karamba3d.com/jp/3-konpnentorifarensu/3.7-export/3.8.5-export-model-to-etabs-.e2k.md). # 3.8.5 モデルをETABSにエクスポート (.e2k) Karamba3Dは、構造モデルを**ETABS**で使用される`.e2k`テキスト形式にエクスポートできます。エクスポート後、`.e2k`ファイルをETABSにインポートすることで、構造解析、規格チェック、詳細設計のワークフローを続行できます。

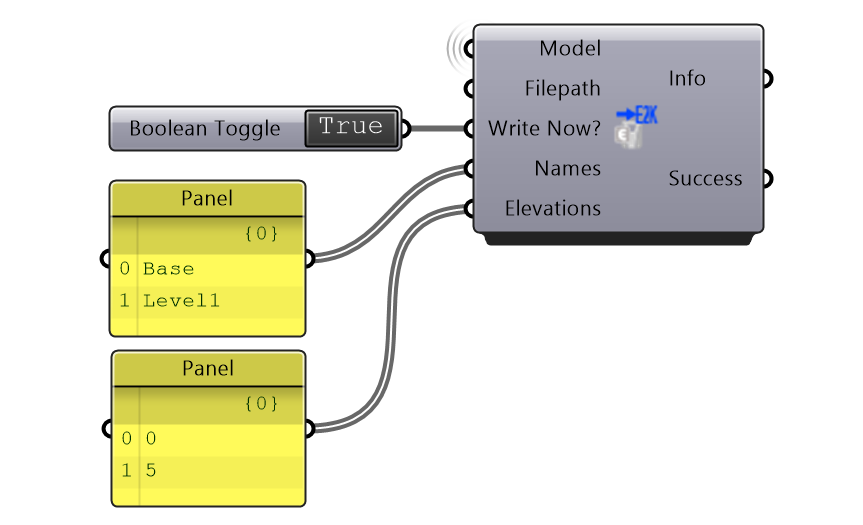

図 3.8.5.1: ユーザー定義の階 (storey) を持つETABSエクスポートコンポーネント。
